百人计划-图形-2.6 伽马校正

Gamma校正

颜色空间

GAMES101中有详细说明：https://www.bilibili.com/video/BV1X7411F744?p=20

通用：sRGB
电影：DCI-P3
电视：Rec-709、PAL等
印刷：CMYK、Adobe RGB
其他

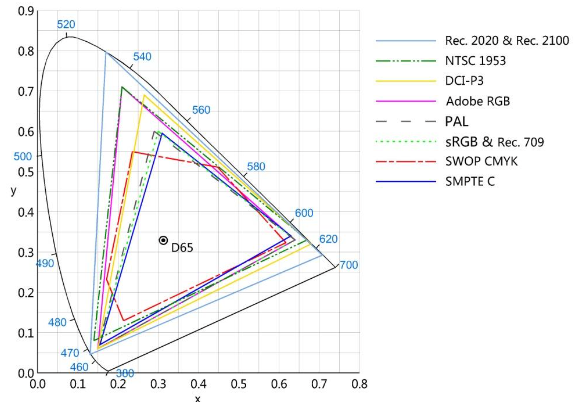

图中sRGB和Rec.709的色域是差不多的，三原色的位置是相同的，不同的部分在于：传递函数不同。

传递函数

传递函数：知道了颜色的颜色值之后，想要在电子设备上显示，就需要把它转换为视频信号，传递函数就是用来做转换的。

OETF：光转电传递函数，负责把场景线性光转到非线性视频信号值
EOTF：电转光传递函数，负责把非线性视频信号值转换成显示光亮度

伽马校正是什么

数学公式如下：

Gamma 是指对线性三色值和非线性视频信号之间进行编码和解码的操作

编码：光信号->视频信号（存储）
解码：视频信号->光信号（显示器显示）

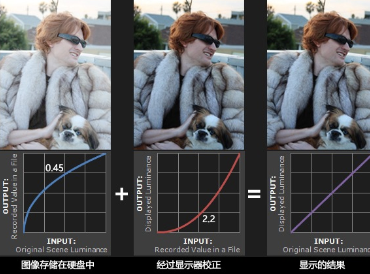

示例如下：

图像经过gamma编码存储在硬盘中，将获取到的物理数据做一次gamma值约为0.45（1/2.2）的映射，这样的过程叫做 gamma编码（由曲线可知，此时图像的像素比实际物理像素要更亮）
在显示图像时，需要将每个像素做一次gamma值约为2.2的矫正，使最终的结果为正确的物理数据（经过显示的gamma校正之后，之前偏亮的图像亮度降低）

为什么要进行伽马校正

非线性转换的目的主要是为了优化存储空间和带宽，传递函数能够更好地帮我们利用编码空间
由于我们用于显示图像数据都是8bit，且人眼对暗部变化更敏感，如果要充分利用带宽，那么就需要使用更多位置去存储暗部值。也就是说暗部使用更高精度保存，而亮部使用更低精度保存

韦伯定律与CRT

韦伯定律

即感觉的差别阈限随原来刺激量的变化而变化，而且表现为一定的规律性，用公式来表示，就是△Φ/Φ=C，其中Φ为原刺激量，△Φ为此时的差别阈限，C为常数，又称为韦柏率。

简单来说就是，当所受刺激越大时，需要增加的刺激也要足够大才会让人感觉到明显变化，但是只适用于中等强度的刺激。

使用：

人眼对暗部变化比亮部更加敏感
我们目前所使用的真彩格式RGBA32，每个颜色通道只有8位用于记录信息，为了合理使用带宽和存储空间，需要进行非线性转换。
目前我们所普遍使用的sRGB颜色空间标准，他的传递函数gamma值为2.2(2.4)

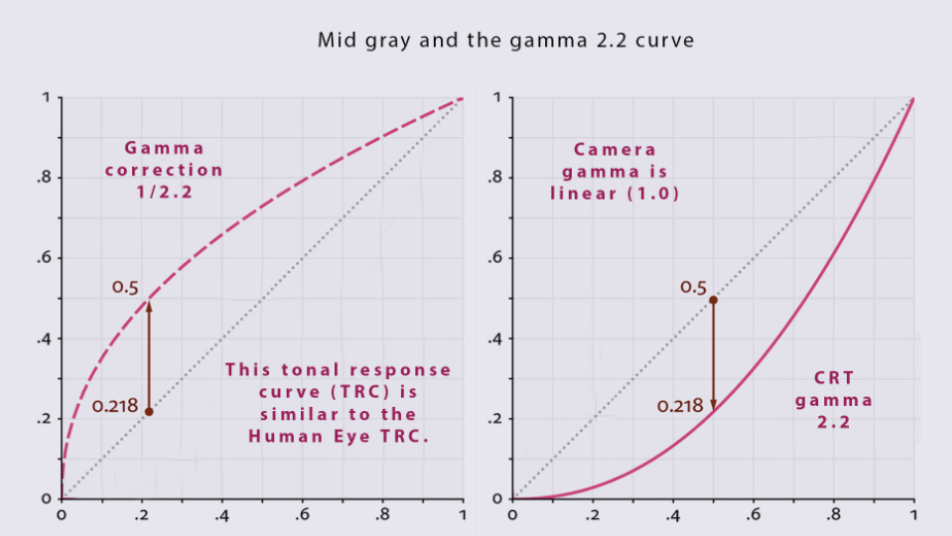

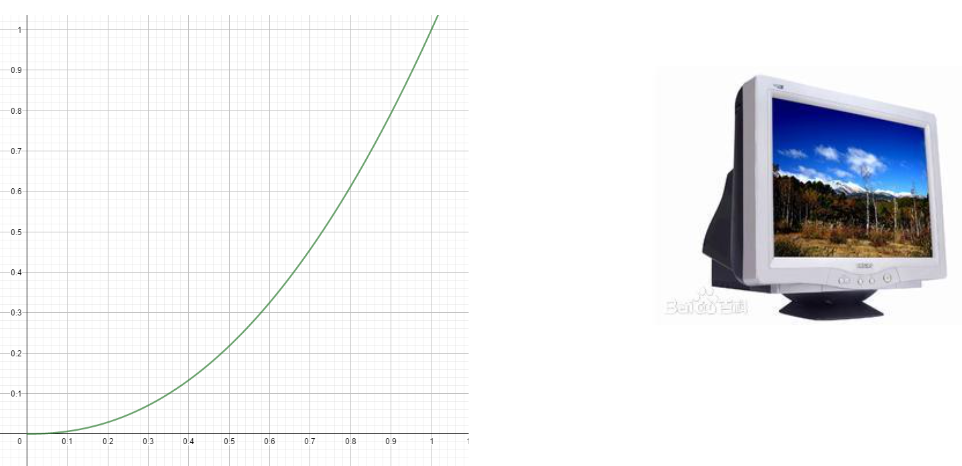

CRT非线性响应

早期我们使用的图像显示器都是CRT（学名:阴极射线显像管），人们发现这种设备的亮度与电压并不成线性关系，而是gamma值约为2.2类似幂律的关系。

由于CRT的这个物理特性，刚好可以把亮度压暗，也就说，左图变亮的情况下，经过右图显示器的压低亮度校正，结果刚好可以显示正常。

使用的转换函数

CRT非线性响应的历史原因
人眼对暗部颜色变化更加敏感

线性工作流

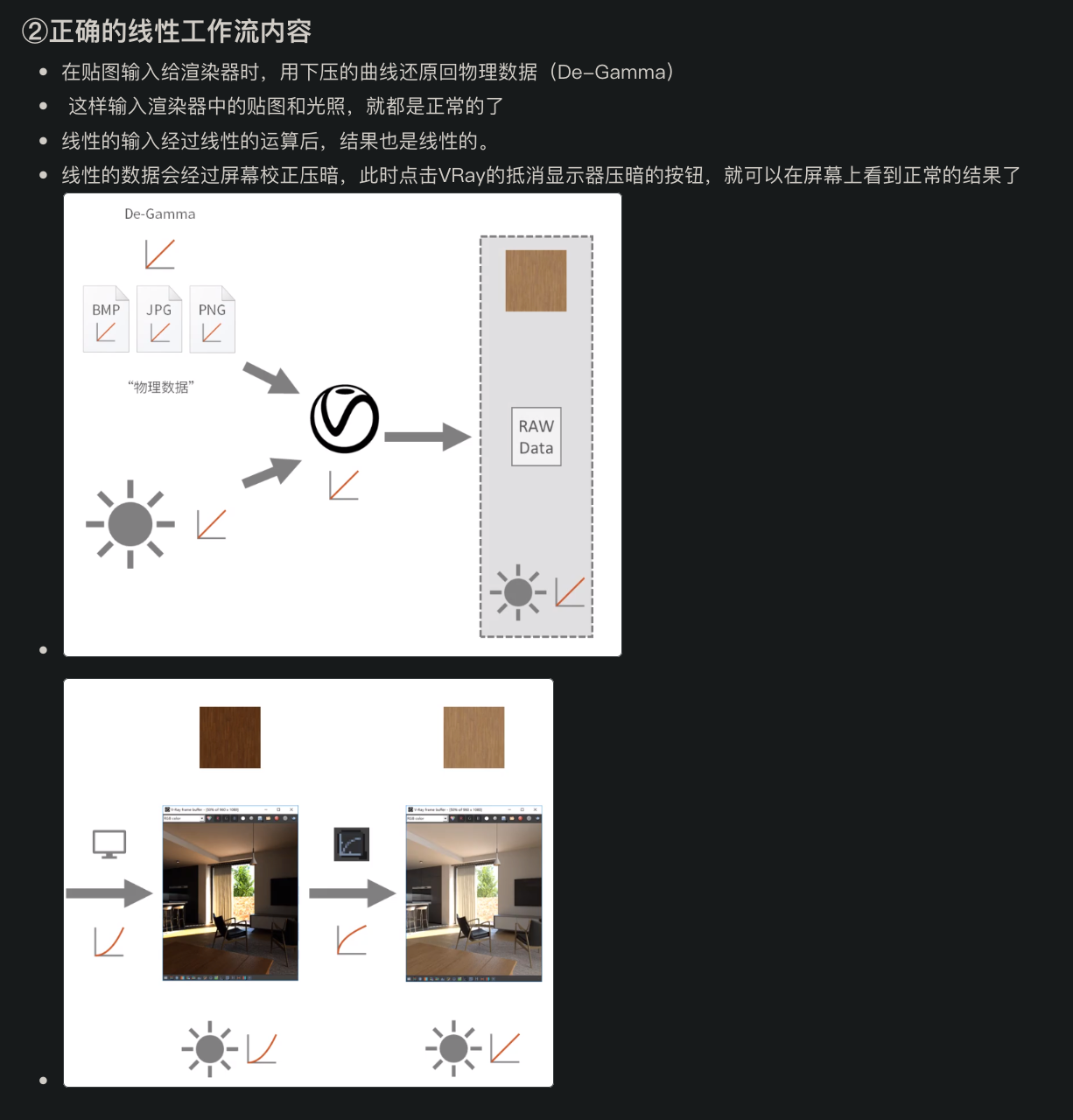

正常工作流

在生产的各个环节，正确使用gamma编码及gamma解码，使得最终得到的颜色数据与最初输入的物理数据一致。
如果是使用Gamma空间的贴图，在传给着色器前需要从Gamma空间转到线性空间。

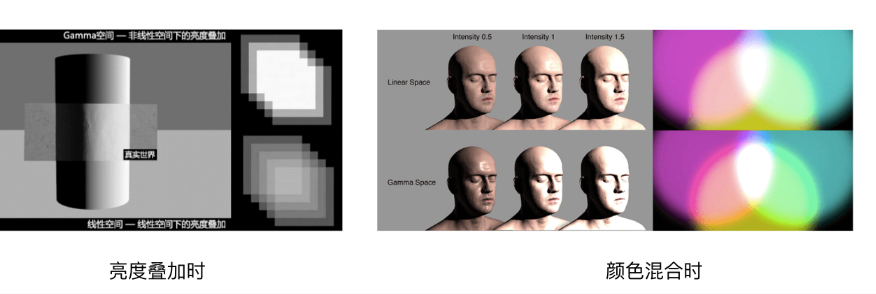

如果不在线性空间下进行渲染工作，可能会产生的问题：

亮度叠加时
- 可以看到非线性空间下亮度叠加出现了过曝（亮度>1的）的情况
- 因为Gamma空间经过gamma编码后的亮度值相对之前会变大。
颜色混合时
- 如果在混合前没有非线性的颜色进行转换，就会在纯色的边界出现一些黑边。

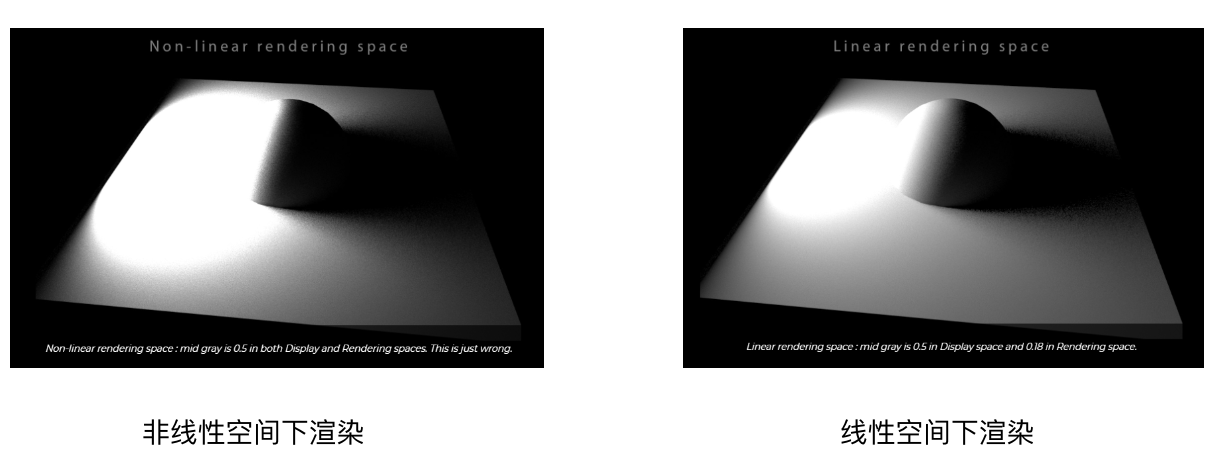

光照计算时
- 在光照渲染结算时，如果我们把非线性空间下（视觉上的）的棕灰色0.5当做实际物理光强为0.5来计算时，就会出现左边这种情况
- 在显示空间下是0.5，但在渲染空间下它的实际物理光强为0.18（如右图）

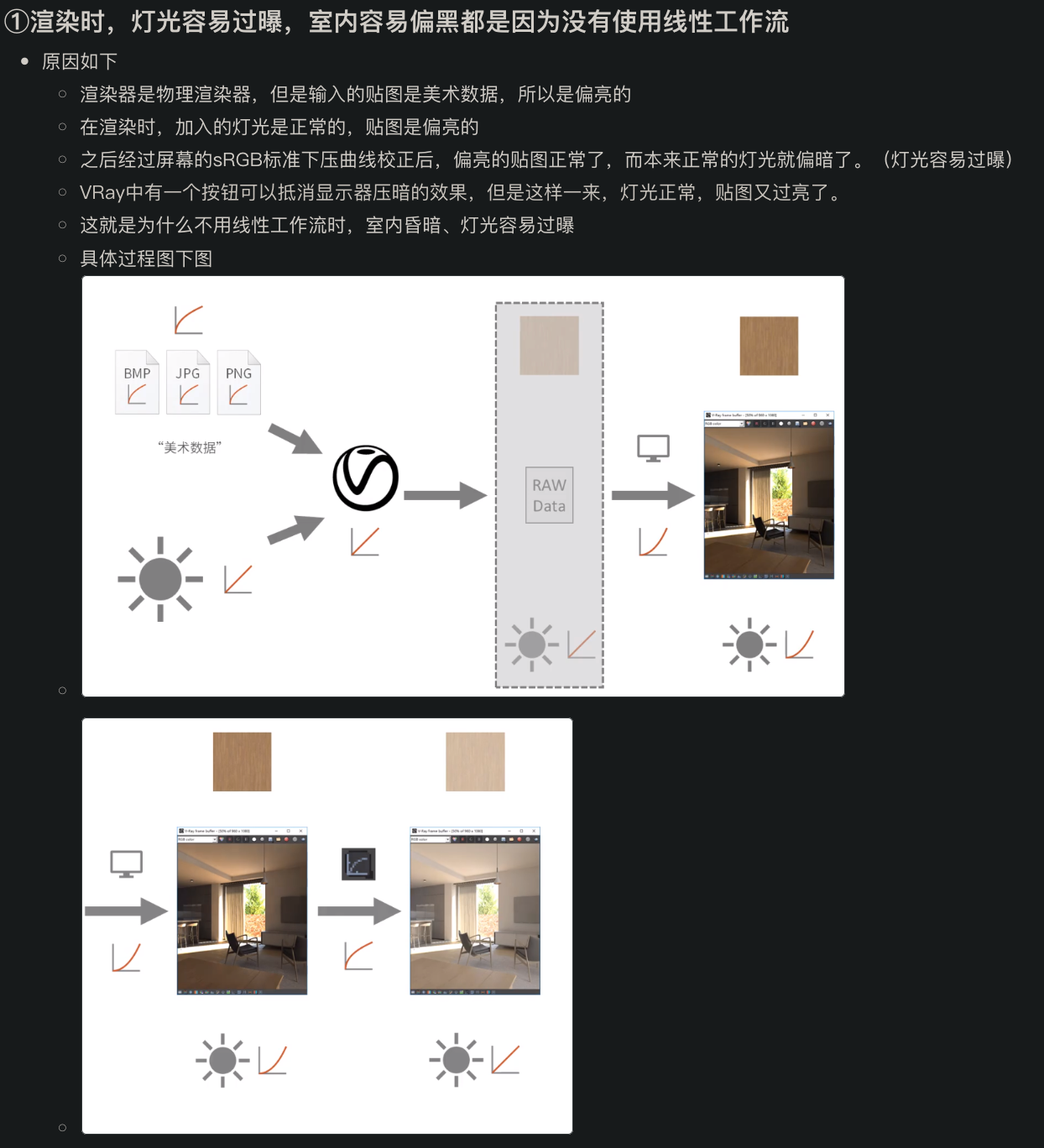

补充渲染中没有正确使用线性工作流的情况

https://www.bilibili.com/video/BV15t411Y7cf

Unity中的颜色空间

选项开关（一般在player页签）

当选择Gamma Space时，Unity不会做任何处理（贴图处理以及颜色输出到显示器时），此时理论上可以手动处理（没有利用到硬件特性会比较慢）。
当选择Linear Space时，引擎的渲染流程在线性空间计算，理想情况下项目使用线性空间的贴图颜色，不需要勾选sRGB，如果勾选了sRGB的贴图，会通过硬件特性采样时进行线性转换。

硬件支持

线性空间需要图形API的硬件支持，目前支持的平台

Windows，Mac OS x 和Linux(Standalone)
Xbox One
PS 4
Android (OpenGL ES 3.0)
iOS(Metal)
WebGL

硬件特性支持

主要由两个硬件特性来支持：

sRGB Frame Buffer
- 将Shader的计算结果输出到显示器前做Gamma校正
- 作为纹理被读取时会自动把存储的颜色从sRGB空间转换到线性空间
- 调用ReadPixels()、ReadBackImage()时，会直接返回sRGB空间下的颜色
- sRGB Frame Buffer只支持每通道为8bit的格式，不支持浮点格式
- HDR开启后会先把渲染结果绘制到浮点格式的FB中，最后绘制到sRGB FB上输出。
sRGB Sampler
- 将sRGB的贴图进行线性采样的转换。

使用硬件特性完成sRGB贴图的线性采样和shader计算结果的gamma校正，比起在shader里对贴图采样和计算结果的校正要快

资源导出问题

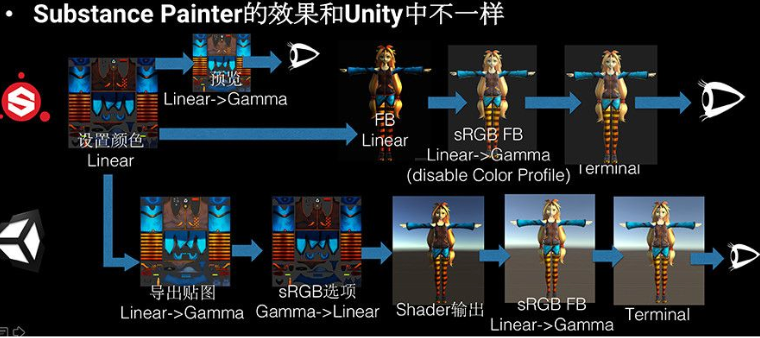

Substance Painter

当Substance的贴图导出时，线性的颜色值经过伽马变换，颜色被提亮了，所以需要在Unity中勾选sRGB选项，让它在采样时能还原回线性值。

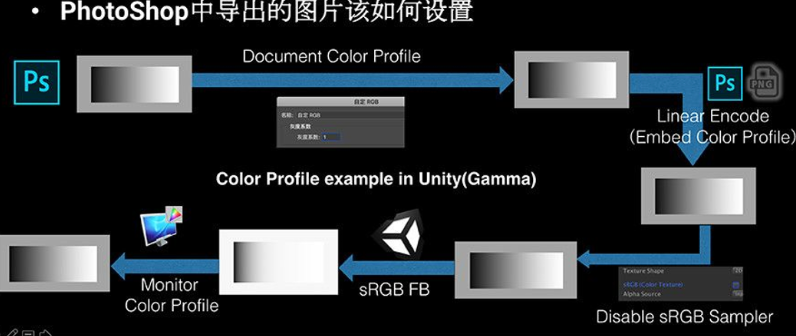

PhotoShop

正常流程

使用线性空间，一般来说Photoshop可以什么都不改，导出的贴图只要勾上sRGB
调整PhotoShop的伽玛值为1，导出的贴图在Unity中不需要勾选sRGB

使用Document Color Profile

PhotoShop对颜色管理特别精确，Unity里看到的颜色要经过显示器的伽玛变换，而PhotoShop不会，PhotoShop会读取显示器的Color Profile，反向补偿回去
PhotoShop有第二个Color Profile，叫做Document Color Profile。通常它的默认值就是sRGB Color Profile，和显示器的Coor Profile一致，颜色是被这个Color Profile压暗了，所以PhotoShop中看到的结果才和Unity中一样。

PhotoShop中制作的半透明UI在Unity中效果不一样

Unity中：
- Unity进行半透明混合时，会先将它们转换到一个线性空间下然后再混合
PS中：
- PS的图层和图层之间做混合时，每个上层的图层都会读取他们的Color Profile（gamma值），然后经过一个gamma变换再做混合，这样做得结果就会偏暗一些。
- 可以在它的工作空间的设置中进行更改，选择用灰度系数混合RGB颜色，参数设置为一，这样图层才是一个最终直接混合的结果

Gamma校正尝试

使用一个简单的Blinn-Phong光照模型进行尝试

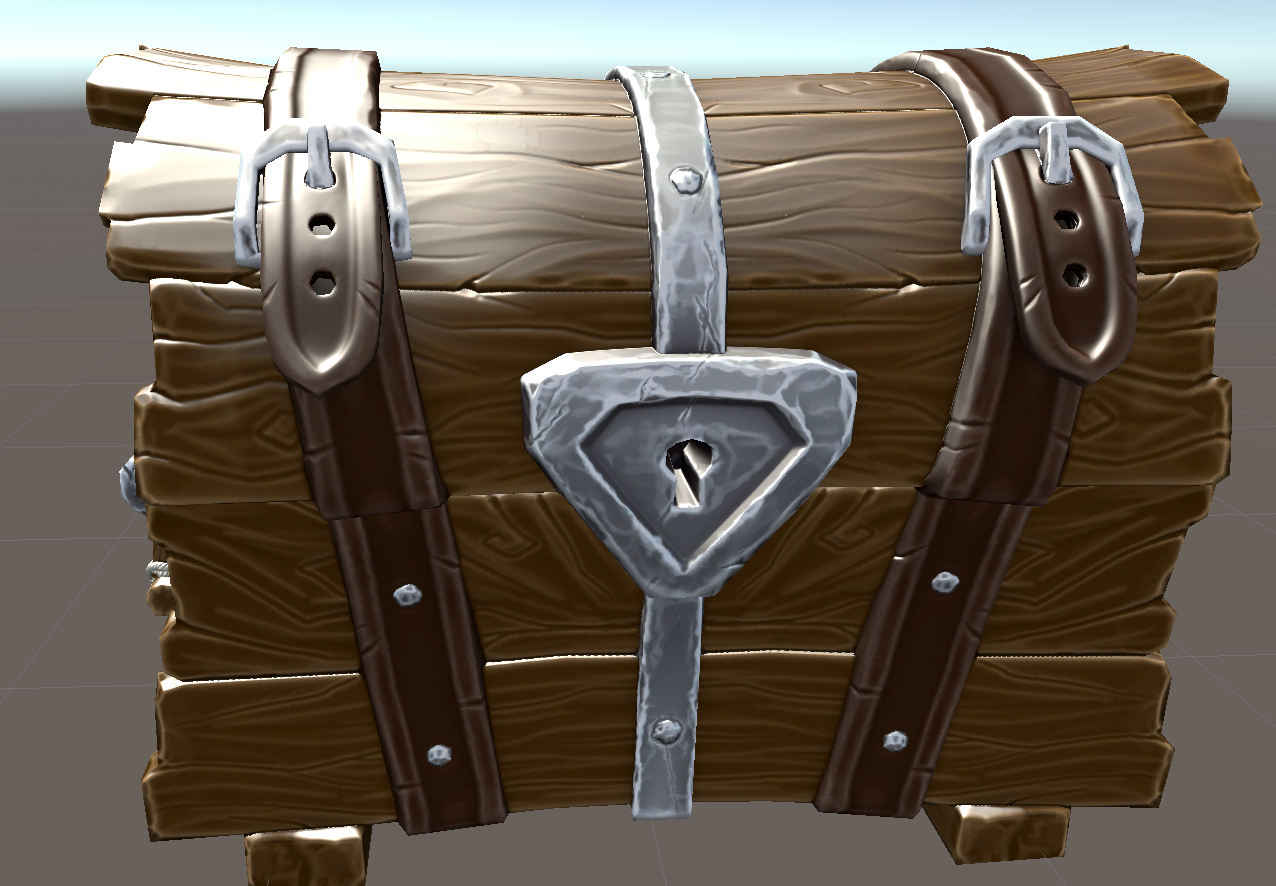

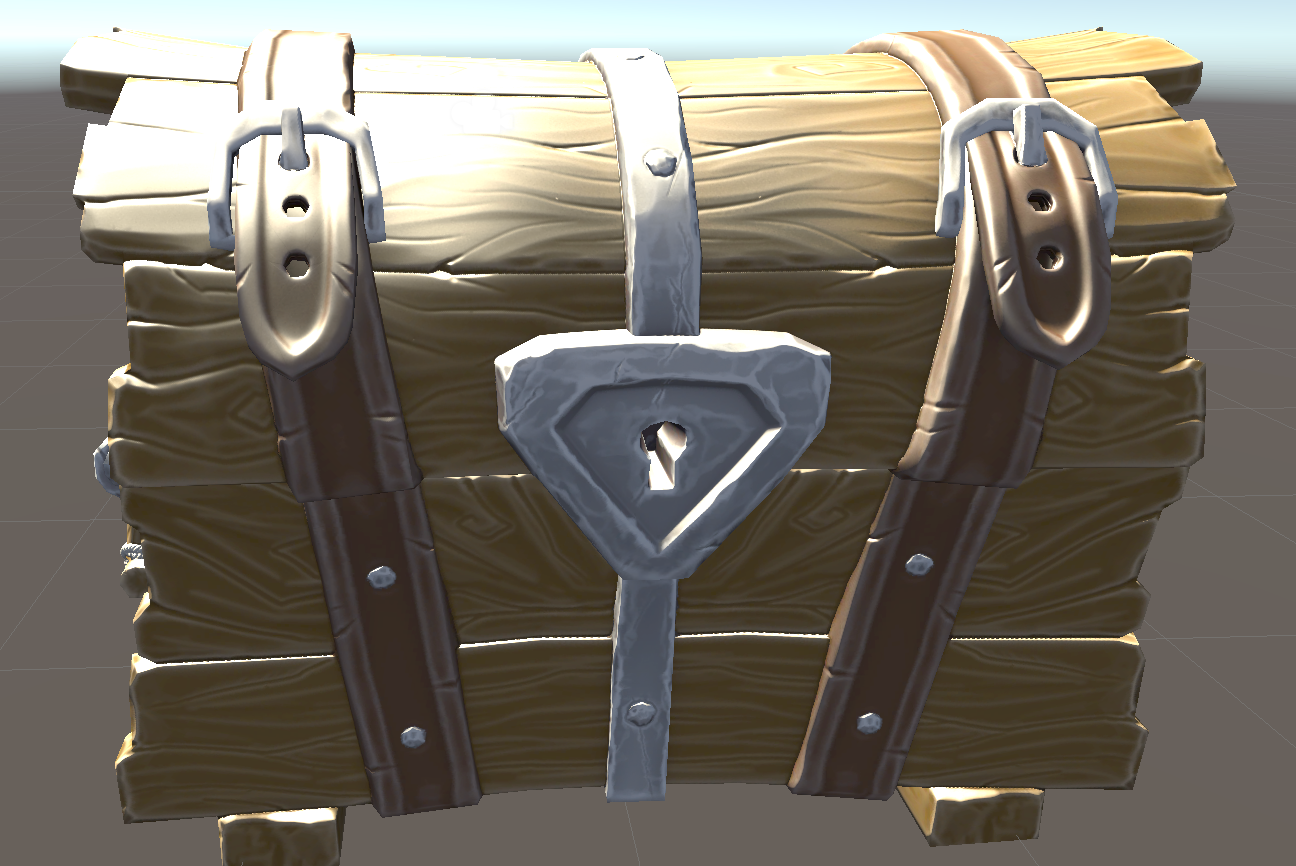

默认设置–Gamma空间下

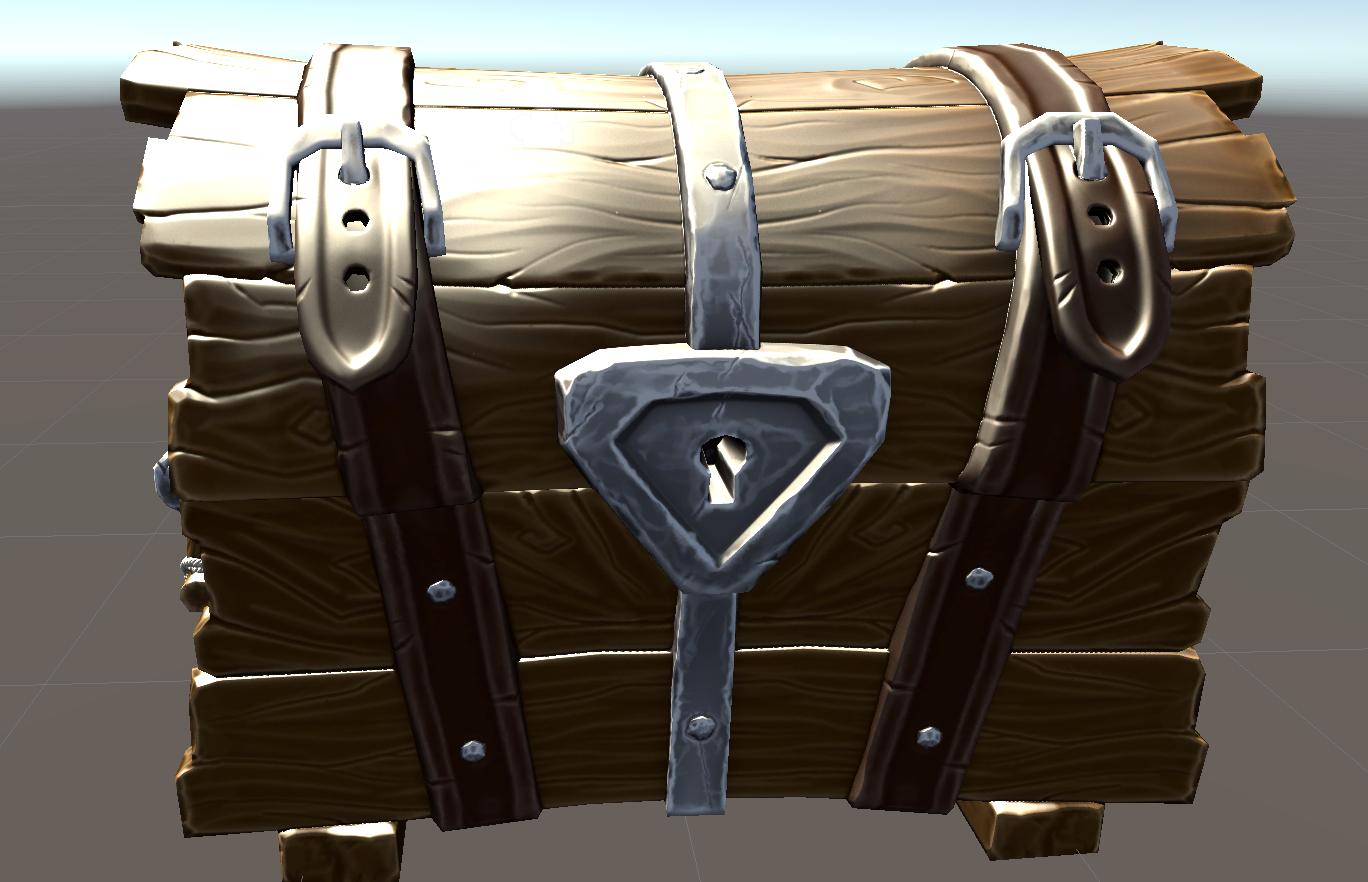

在Shader中进行手动Gamma
albedo纹理勾选sRGB，法线纹理选Normal选项（法线纹理本身为线性），同时开启Linear颜色空间（局部部分比默认Gamma下亮一丢丢，但与手动Gamma不一致）
albedo纹理不勾选sRGB（使用gimp确认原图使用了sRGB），法线纹理选Normal选项（法线纹理本身为线性），同时开启Linear颜色空间，明显过曝了

实验说明

Unity_ColorSpaceDouble是一个Unity提供的与色彩空间相关的值，这个值在Gamma颜色空间时为2，在Linear Color Space时为4.594（2的2.2次方）。
对于这个值可以这样来理解。一般在Gamma颜色空间中将两个Color值相乘后，为了避免颜色变得很暗，会在后面乘以2。
也就是说，为了避免颜色变暗，应该扩大两倍，但是这个值在不同空间下不一样，所以要使用Unity_ColorSpaceDouble。

//======================fs着色器部分代码========================
                fixed3 tangentLightDir = normalize(i.lightDir);
                fixed3 tangentViewDir = normalize(i.viewDir);

                fixed4 packedNormal = tex2D(_BumpMap, i.uv.zw);
                fixed3 tangentNormal;
                // 自动将纹理范围转换为法线范围，且还能读取unity优化后的正确值（在贴图属性面板标记为Normal Map）
                // tangentNormal.xy = packedNormal.xy * 2 - 1;
                tangentNormal = UnpackNormal(packedNormal);
                // 使用_BumpScale控制凹凸程度
                tangentNormal.xy *= _BumpScale;
                // 由于是单位矢量，且z方向确定，所以可以这样计算z
                tangentNormal.z = sqrt(1.0 - saturate(dot(tangentNormal.xy, tangentNormal.xy)));

                fixed3 albedo = tex2D(_MainTex, i.uv.xy).rgb * _Color.rgb;
                float3 albedo_linear = GammaToLinearSpace(albedo);
                fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz * albedo_linear;
                fixed3 diffuse = _LightColor0.rgb * albedo_linear * saturate(dot(tangentNormal, tangentLightDir));

                fixed3 halfDir = normalize(tangentLightDir + tangentViewDir);
                fixed3 specular = _LightColor0.rgb * _Specular.rgb * pow(saturate(dot(tangentNormal, halfDir)), _Gloss);

                float3 col = ambient + diffuse + specular;
                col = LinearToGammaSpace(col.rgb * unity_ColorSpaceDouble);
                return fixed4(col, 1.0);

UnityCG.cginc

inline float GammaToLinearSpaceExact (float value)
{
    if (value <= 0.04045F)
        return value / 12.92F;
    else if (value < 1.0F)
        return pow((value + 0.055F)/1.055F, 2.4F);
    else
        return pow(value, 2.2F);//看灰色的return，调用的GammaToLinearSpaceExact ，rgb大于1时，pow 2.2曲线下压变暗
}

inline half3 GammaToLinearSpace (half3 sRGB)
{

    return sRGB * (sRGB * (sRGB * 0.305306011h + 0.682171111h) + 0.012522878h);

    // Precise version, useful for debugging.
    //return half3(GammaToLinearSpaceExact(sRGB.r), GammaToLinearSpaceExact(sRGB.g), GammaToLinearSpaceExact(sRGB.b));
}

inline float LinearToGammaSpaceExact (float value)
{
    if (value <= 0.0F)
        return 0.0F;
    else if (value <= 0.0031308F)
        return 12.92F * value;
    else if (value < 1.0F)
        return 1.055F * pow(value, 0.4166667F) - 0.055F;
    else
        return pow(value, 0.45454545F); //pow 1/2.2,曲线上突变亮
}

inline half3 LinearToGammaSpace (half3 linRGB)
{
    linRGB = max(linRGB, half3(0.h, 0.h, 0.h));
    return max(1.055h * pow(linRGB, 0.416666667h) - 0.055h, 0.h);

    // Exact version, useful for debugging.
    //return half3(LinearToGammaSpaceExact(linRGB.r), LinearToGammaSpaceExact(linRGB.g), LinearToGammaSpaceExact(linRGB.b));
}

补充

金属度官方PBR实现中，加了[Gamma]标记，会进行Gamma Correction Removed。这和底层的光照计算中考虑能量守恒的部分有关，Metallic代表了物体的“金属度”，如果值越大则反射(高光)越强，漫反射会越弱。在实际的计算中，这个强弱的计算和Color Space有关，所以需要加上[Gamma]项。
在计算纹理的Mipmap时也需要注意。如果纹理存储在非线性空间中，那么在计算mipmap时就会在非线性空间里计算。由于mipmap的计算是种线性计算——即降采样的过程，需要对某个方形区域内的像素去平均值，这样就会得到错误的结果。正确的做法是，把非线性的纹理转换到线性空间后再计算Mipmap
sRGB是Gamma0.45，显示器是2.2（可能更高，需要补偿亮度）
