本文以现代 700C、无牙碗组、碟刹公路车为主，并标注机械变速、电子变速和圈刹的差异。目标是用成品轮组从裸车架组装整车，不包含从零编轮。

原则：先选车架，再选整套传动与制动平台，最后购买轮组和接触点。不要仅凭“公路”“12 速”判断兼容。

零件位置图

下面三张图用于建立整车结构概念。具体零件的安装方向、垫圈顺序和扭矩仍以对应型号的厂家手册为准。

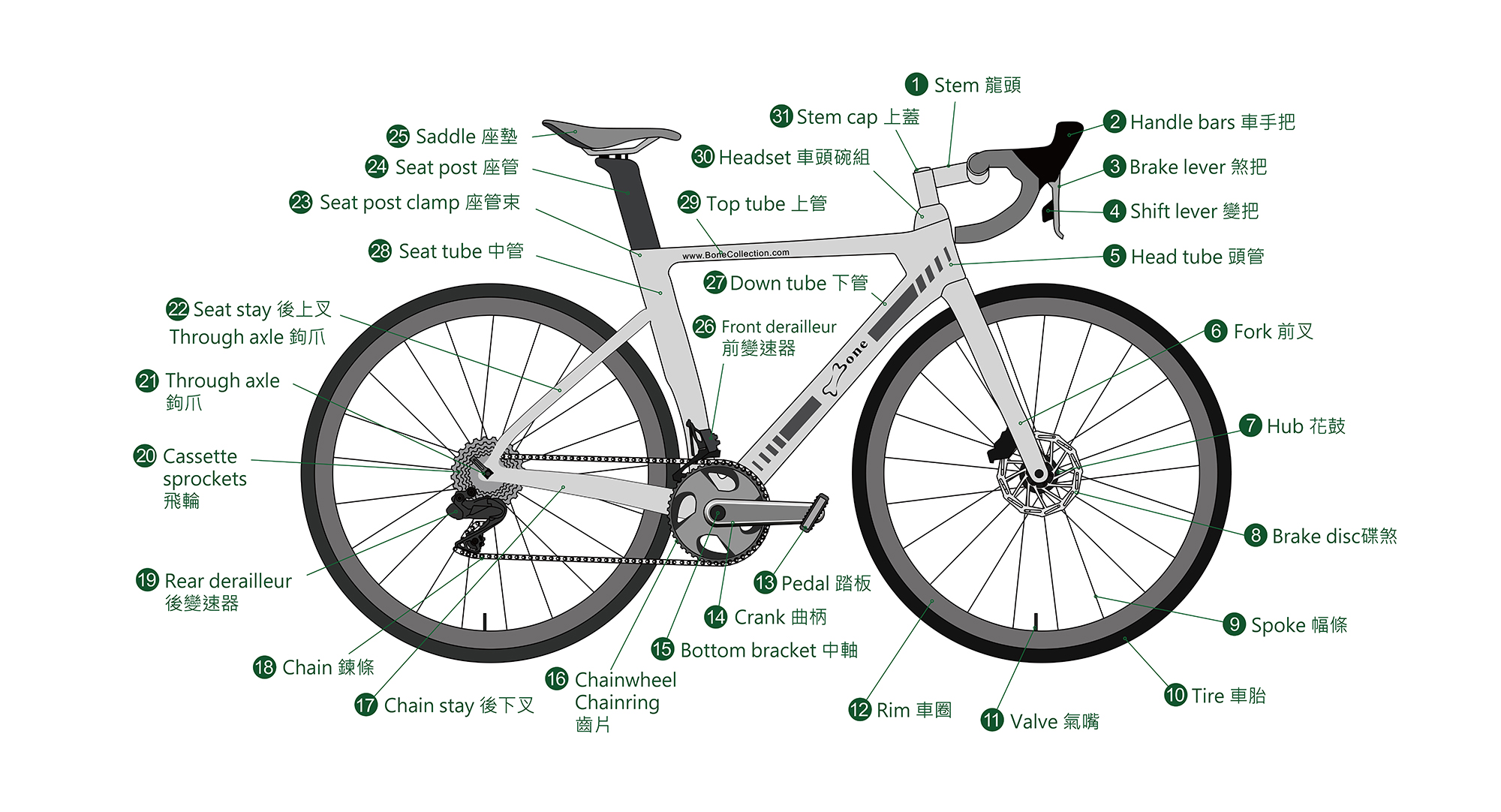

自行车零件总览

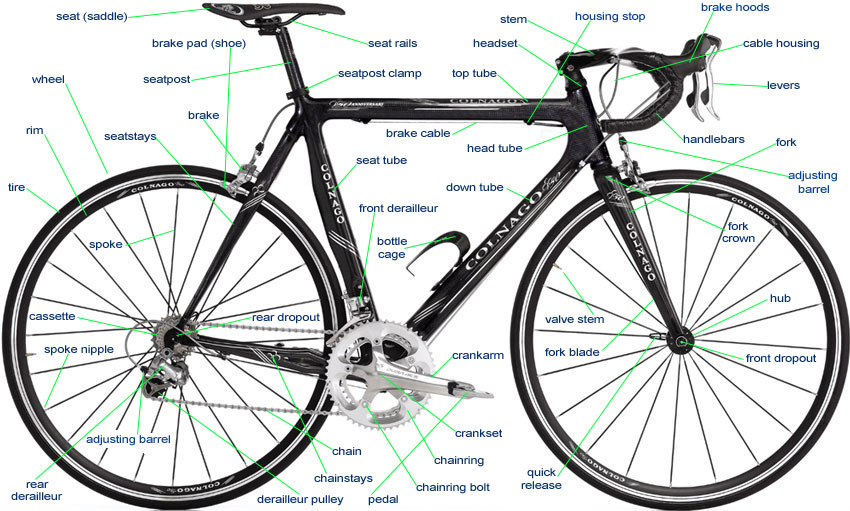

公路车部件名称

公路车主要系统

一、采购总表

1. 车架与转向

勾选	零件	数量	必需	关键兼容项	常见随附件
[ ]	车架	1	是	尺码、碟刹/圈刹、轴制式、中轴、走线方式、轮胎间隙	后拨尾钩、线孔塞
[ ]	前叉	1	是	碗组、舵管、前轴、刹车安装座、碟片尺寸	车架组通常包含
[ ]	碗组轴承	1 套	是	上下轴承外径、角度和高度	车架组常包含
[ ]	前叉底档/压环	1	是	与前叉和下轴承匹配	碗组常包含
[ ]	上盖、防尘盖	1 套	是	与上轴承及内走线方案匹配	碗组常包含
[ ]	碗组垫圈	若干	是	舵管直径、普通或内走线专用	有时包含
[ ]	吊芯或膨胀塞	1	是	铝舵管常用吊芯；碳舵管使用厂家认可的膨胀塞	前叉有时包含
[ ]	顶盖与预紧螺栓	1 套	是	与吊芯/膨胀塞匹配	把立或碗组常包含
[ ]	前桶轴/快拆杆	1	是	常见碟刹公路为 12x100；螺距和长度也须匹配	车架组常包含
[ ]	后桶轴/快拆杆	1	是	常见碟刹公路为 12x142；螺距和长度也须匹配	车架组常包含
[ ]	后拨尾钩	1	是	必须对应具体车架；直装后拨还要确认接口	车架通常包含
[ ]	车架走线小件	1 套	是	油管、电线或机械线的孔塞、压板、导管	车架通常包含

2. 车把与操控

勾选	零件	数量	必需	关键兼容项	常见随附件
[ ]	弯把	1	是	宽度、Reach、Drop、31.8 mm 夹径、内走线能力	无
[ ]	把立	1	是	舵管直径、车把夹径、长度、角度、走线方案	无
[ ]	手变	1 对	是	变速代数、机械/电子、碟刹/圈刹及对应夹器	套件可包含
[ ]	把带	1 对	是	长度足够	通常带堵头和收尾胶带
[ ]	车把堵头	2	是	与弯把内径匹配	把带通常包含
[ ]	码表架	1	否	与把立、一体把和码表接口匹配	部分把立包含

一体把可替代“弯把 + 把立”，但必须匹配舵管、碗组垫圈和内走线系统。

3. 传动系统

勾选	零件	数量	必需	关键兼容项	常见随附件
[ ]	牙盘	1	是	轴径、中轴、速别、盘片数量、曲柄长度、链线	套件有时包含
[ ]	中轴	1	是	车架壳体标准与牙盘轴径必须同时匹配	常不包含
[ ]	前拨	1	双盘需要	手变代数、牙盘、链线、焊接座/抱箍	套件可包含
[ ]	后拨	1	是	手变代数、最大飞轮齿数、总容量、安装接口	套件可包含
[ ]	飞轮	1	是	速别、后拨容量、塔基接口	套件有时包含
[ ]	链条	1	是	速别、牙盘和飞轮的厂家兼容表	套件有时包含
[ ]	快扣/连接销	1	是	对应链条型号和速别；部分为一次性	链条通常包含
[ ]	脚踏	1 对	是	曲柄螺纹通常为 9/16 英寸；锁踏需配锁片	整车套件通常不含
[ ]	变速线芯	2	机械变速需要	与手变及走线方式匹配	手变有时包含
[ ]	变速线管	足量	机械变速需要	使用变速专用线管及正确端帽	通常另购
[ ]	电子变速电池	1	电子变速需要	对应具体套件代际	套件可能包含
[ ]	电子变速电线	按系统	部分电子系统需要	插头类型、长度、连接拓扑	套件可能包含
[ ]	充电线/充电器	1	电子变速需要	对应具体系统	套件可能包含

4. 制动系统

勾选	零件	数量	必需	关键兼容项	常见随附件
[ ]	前后刹车夹器	2	是	手变类型、Flat Mount/其他安装座、制动液类型	手变套装可包含
[ ]	前后油管	2	油压碟刹需要	夹器、手变、针头和橄榄头必须兼容	夹器/手变可能包含
[ ]	油管接头小件	2 套	油压碟刹需要	针头、橄榄头、连接螺母按型号选择	油管或手变可能包含
[ ]	制动液	1	油压碟刹需要	厂家指定的矿物油或 DOT，绝不混用	通常另购
[ ]	碟片	2	碟刹需要	直径、Center Lock/六钉、夹器与车架允许范围	通常另购
[ ]	碟片锁环/螺栓	2 套	碟刹需要	Center Lock 内齿/外齿须避开轴端和工具干涉	碟片通常包含
[ ]	夹器转接座	按需	视配置	前后位置、碟片直径和车架安装座	常需另购
[ ]	来令片	2 对	是	夹器型号、树脂/金属及碟片兼容性	夹器通常包含
[ ]	刹车线芯、线管	各 2	机械刹车需要	使用刹车专用线管，不能用变速线管代替	常需另购
[ ]	圈刹夹器、刹车块	前后各 1	圈刹车需要	车架安装方式、轮圈材质和轮胎空间	套件可包含

5. 轮组与轮胎

勾选	零件	数量	必需	关键兼容项	常见随附件
[ ]	成品前轮	1	是	700C、轴制式、刹车类型、轮胎系统	无
[ ]	成品后轮	1	是	700C、轴制式、刹车类型、塔基	无
[ ]	塔基	1	是	HG/HG L2、XDR、N3W 等，匹配飞轮	后轮通常包含一种
[ ]	外胎	2	是	直径、宽度、轮圈内宽、车架间隙、有钩/无钩	无
[ ]	内胎	2	有内胎方案需要	轮径、胎宽、气嘴类型和长度	无
[ ]	普通胎垫	2	有内胎方案按需	宽度覆盖辐条孔且不过宽	轮组可能已装
[ ]	真空胎垫	2	真空方案需要	宽度、层数和轮圈厂要求	轮组可能已装
[ ]	真空气嘴	2	真空方案需要	长度足够穿过轮圈	轮组可能包含
[ ]	真空补胎液	足量	真空方案需要	轮胎和厂家建议用量	另购

6. 坐垫与附件

勾选	零件	数量	必需	关键兼容项	常见随附件
[ ]	座管	1	是	直径/异形规格、后飘、导轨夹头	车架组有时包含
[ ]	座管夹/楔块	1	是	必须匹配车架	车架通常包含
[ ]	坐垫	1	是	导轨形状和尺寸须匹配座管夹头	无
[ ]	水壶架及螺栓	1 至 2	否	安装孔距通常标准化	车架通常带螺栓
[ ]	车灯、铃铛、尾包	按需	否	符合当地法规及安装空间	无

二、下单前兼容性检查

以下项目全部确认后再付款：

• [ ] 车架尺码、Stack、Reach 和跨高适合骑手。
• [ ] 前后轴规格与轮组完全一致，包括直径、长度和螺距。
• [ ] 车架中轴壳体与中轴匹配，中轴又与牙盘轴径匹配。
• [ ] 手变、前拨、后拨、飞轮、牙盘和链条通过厂家兼容表确认。
• [ ] 后拨最大飞轮齿数与总容量满足所选齿比。
• [ ] 飞轮接口与后轮塔基一致。
• [ ] 车架、前叉、夹器、转接座和碟片直径组成正确组合。
• [ ] 碟片安装接口与轮组一致。
• [ ] 油管、接头和制动液与手变、夹器型号一致。
• [ ] 外胎与轮圈直径、内宽、有钩/无钩要求和最大胎压兼容。
• [ ] 装车后外胎实际宽度不超过车架和前叉允许值。
• [ ] 座管、座管夹、碗组和内走线小件均已取得。
• [ ] 全内走线车型已有厂家规定的装配顺序和全部专用零件。

三、工具清单

初次组装必备

勾选	工具/耗材	用途
[ ]	维修架	稳定固定整车
[ ]	优质内六角与 Torx 扳手	常规螺栓
[ ]	低量程扭力扳手及批头	把立、车把、座管、夹器等关键位置
[ ]	飞轮锁环工具与链鞭	安装、拆卸飞轮
[ ]	对应中轴工具	安装中轴
[ ]	截链器与快扣钳	确定链长并连接链条
[ ]	脚踏扳手或对应内六角	安装脚踏
[ ]	撬胎棒、气筒、气压表	安装轮胎
[ ]	游标卡尺、卷尺	核对直径和长度
[ ]	异丙醇和无绒纸	清洁碟片、夹持面
[ ]	润滑脂、碳纤维止滑膏	按厂家要求处理接触面

按配置增加

配置/工序	所需工具
机械变速或刹车	专用线管钳、锥子、线尾帽压线钳
油压碟刹	对应品牌排气套件、油管刀、接头压入工具、活塞块
压入式中轴/压入式碗组	正确规格的压入工具和导向头
锯舵管	切割导向器、对应锯片、锉刀；碳纤维另需粉尘防护
变速故障校正	后拨尾钩校正器
真空胎	真空胎打气筒或储气罐、气门芯工具、补胎液注射器

四、从裸架到整车的教程

每一步都以具体零件的厂家手册和标注扭矩为准。以下顺序适用于多数半内走线车型；全内走线必须先看车架说明书，因为油管可能要在中轴、前叉或车把之前穿入。

第 0 步：建档和试装

1. 记录车架、前叉和所有套件的准确型号。
2. 下载车架及零件说明书，整理扭矩值。
3. 按采购表清点专用螺丝、垫圈、孔塞和转接座。
4. 不涂胶、不截管，先把主要零件放到对应接口试装。

验收：没有未知零件，也没有需要强行装入的接口。

第 1 步：准备车架

1. 检查裂纹、磕碰、螺纹和轴承座。
2. 清洁安装面。
3. 金属螺纹按手册使用润滑脂或螺纹锁固剂。
4. 碳纤维夹持面只在手册允许时使用碳膏。

需要修整中轴端面、铰孔或修复螺纹时暂停，交给有对应刀具的车店。

第 2 步：安装中轴和牙盘

1. 确认中轴方向、垫圈顺序和工具接口。
2. 螺纹中轴按方向旋入；压入式中轴保持同轴压入。
3. 安装牙盘和曲柄，按说明设置轴向预紧。
4. 按规定顺序和扭矩锁紧曲柄螺栓。

验收：曲柄转动顺畅，没有明显轴向间隙和异响。

第 3 步：预装前叉、碗组和把立

1. 按方向装入底档、轴承、压环和上盖。
2. 插入前叉，装垫圈和把立。
3. 保留较长舵管完成姿势试装，不要第一次就锯到最终长度。
4. 使用正确的吊芯或膨胀塞。
5. 松开把立侧螺栓，以顶盖轻微预紧碗组，再锁紧把立。

验收：前叉转动顺畅；捏住前刹前后晃动车辆时碗组无松旷。顶盖只负责预紧，真正固定把立的是侧面螺栓。

第 4 步：安装弯把和手变

1. 将弯把居中装入把立。
2. 将左右手变预装到相同高度。
3. 调整弯把角度、手变位置和手腕姿势。
4. 暂时不要缠把带。

验收：左右对称，手掌能自然握持，夹紧区域没有超出标线。

第 5 步：布置油管、线管或电子线

1. 按车架规定路径穿线。
2. 左右转满车把，确认线材不被拉紧、折弯或夹住。
3. 保留调整余量后确定长度。
4. 机械系统用专用线管钳切出平整端面并打开内衬。
5. 油压系统使用油管刀和指定接头，随后按型号手册排气。

验收：转向不受限制，线材不磨胎、不夹折，油压接头无渗漏，手柄手感稳定。

第 6 步：安装前后拨

1. 确认后拨尾钩笔直，再安装后拨。
2. 双盘车型按盘片高度和角度安装前拨。
3. 机械系统先穿变速线但不做最终微调。
4. 电子系统连接电池、电线并确认能够通电换挡。

验收：后拨安装面贴合，前拨外导板与大盘基本平行且高度符合手册。

第 7 步：准备轮组

1. 安装胎垫、内胎和外胎，或完成真空胎系统。
2. 按塔基说明安装飞轮及必要垫圈，锁紧锁环。
3. 按正确方向安装碟片和锁环/螺栓。
4. 给轮胎充至安全的初始压力，检查胎唇均匀就位。

验收：轮胎无鼓包，飞轮无松动，碟片清洁且方向正确。

第 8 步：安装车轮和制动夹器

1. 将车轮完全坐入车架和前叉，按规定锁紧桶轴。
2. 安装夹器及正确转接座。
3. 使用垫片或捏住刹车使夹器居中，再逐步锁紧。
4. 检查碟片两侧间隙、手柄行程和所有接头。

验收：制动力稳定，手柄不会触底，接头不漏油，车轮旋转时无持续蹭碟。

第 9 步：安装并调整链条和变速

1. 按套件厂家方法确定链长，不照搬旧链长度。
2. 确认链条方向和快扣方向后连接。
3. 设置后拨高、低限位和 B 螺丝。
4. 机械系统调整线张力和逐档索引；电子系统执行微调。
5. 设置前拨高低限位，检查大盘/小盘与全飞轮组合。

验收：链条不会掉入辐条或车架，各档能稳定切换；厂家不建议的极端交叉档位不作为静音标准。

第 10 步：安装座管、坐垫和脚踏

1. 按车架要求处理座管表面，并超过最小插入深度。
2. 初步将坐垫设为水平，设置座高和前后位置。
3. 在脚踏螺纹上涂少量润滑脂。
4. 识别左右脚踏；左脚踏为反牙。

验收：座管和坐垫不下滑，曲柄旋转时脚踏无松动和异响。

第 11 步：最终定姿和收尾

1. 在安全环境短距离试骑，确认把立高度、角度和手变位置。
2. 确认后再切到最终舵管长度；第一次操作建议让车店复核测量。
3. 固定线管并缠绕把带，装入堵头。
4. 安装水壶架和其他附件。

第 12 步：安全检查和复检

• [ ] 前后轮及桶轴锁紧。
• [ ] 把立、弯把、手变和坐垫按扭矩锁紧。
• [ ] 碗组无松旷，转向顺滑。
• [ ] 曲柄、脚踏和中轴无间隙。
• [ ] 前后制动有力，无泄漏、污染和螺栓松动。
• [ ] 变速限位不会让链条掉入车架或辐条。
• [ ] 轮胎正确就位，胎压不超过轮胎和轮圈两者中较低的上限。
• [ ] 左右打满方向时油管、线管和电线不被拉紧。
• [ ] 所有工具、垫块和临时固定件已经移除。

先进行低速制动和换挡测试。首次骑行 20 至 50 公里后，复查关键螺栓、碗组、曲柄、碟片、夹器、桶轴和变速状态。

五、适合学习的练习车

第一次完整学习，优先选择：

• 铝合金车架和铝合金舵管；
• 分体弯把和把立；
• 外走线或简单半内走线；
• BSA 螺纹中轴；
• Shimano 常见机械变速套件；
• 成品轮组；
• 圈刹最容易入门，油压碟刹更接近现代车型。

先跳过一体把、完全内走线、异形座管和昂贵碳纤维部件。它们主要增加装配成本和返工难度，不会帮助更快掌握基础机械原理。

六、参考资料

• Canyon 公路车手册 PDF：包含现代公路车编号总览，以及桶轴、碗组、座管、车把、变速和刹车图示。
• Shimano 公路油压碟刹手册 RBDBR01（官方在线 PDF）：包含油管裁切、接头安装、注油排气和夹器安装图；Shimano CDN 当前拒绝本机直接下载，因此未保存不完整副本。
• Shimano 产品兼容表：核对传动、飞轮塔基、夹器、碟片和油管兼容性。
• Shimano 技术文档：按准确型号查询安装步骤、专用工具和扭矩。
• Park Tool 裸架整车装配检查表：用于核对整体工序。
• Park Tool 自行车维修资料库：按中轴、碗组、链条、变速和刹车分类查询。
