纹理三大问

认知事物：为什么？是什么？怎么样？

纹理的概念

• 通俗来讲是一张图片（实际还有程序化纹理这种解析生成的）
• 对于程序来说：可供着色器读写的结构化存储，常见有一维（NPR会用到一张映射Lut）、二维（最常见）、三维纹理（需要看内部结构，或者一些预计算需要三维参数时）
• 纹理提供了四个通道RGBA，但并不是只能存颜色值，还可以存高度、纹理通道、法线等各种信息

  Image[height][width][4]

纹理为何重要？

• 通过纹理可以减少几何细节来得到高质量的渲染结果
  • 建模工作量减少
  • 储存的空间也减少
  • 读取的速度加快
• 使用图像函数或其他一些预处理的数据源来修正这个模型的表现，从而模拟物体表面。（即用一些预先处理的数据，来减少实时渲染的压力，同时还能得到很好的效果（欺骗人眼））

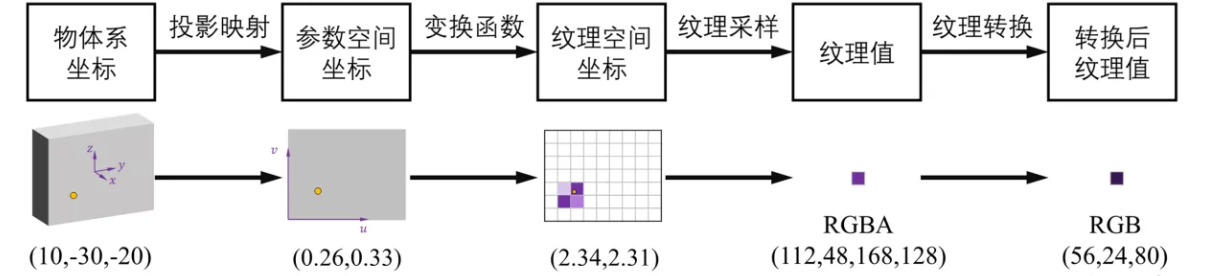

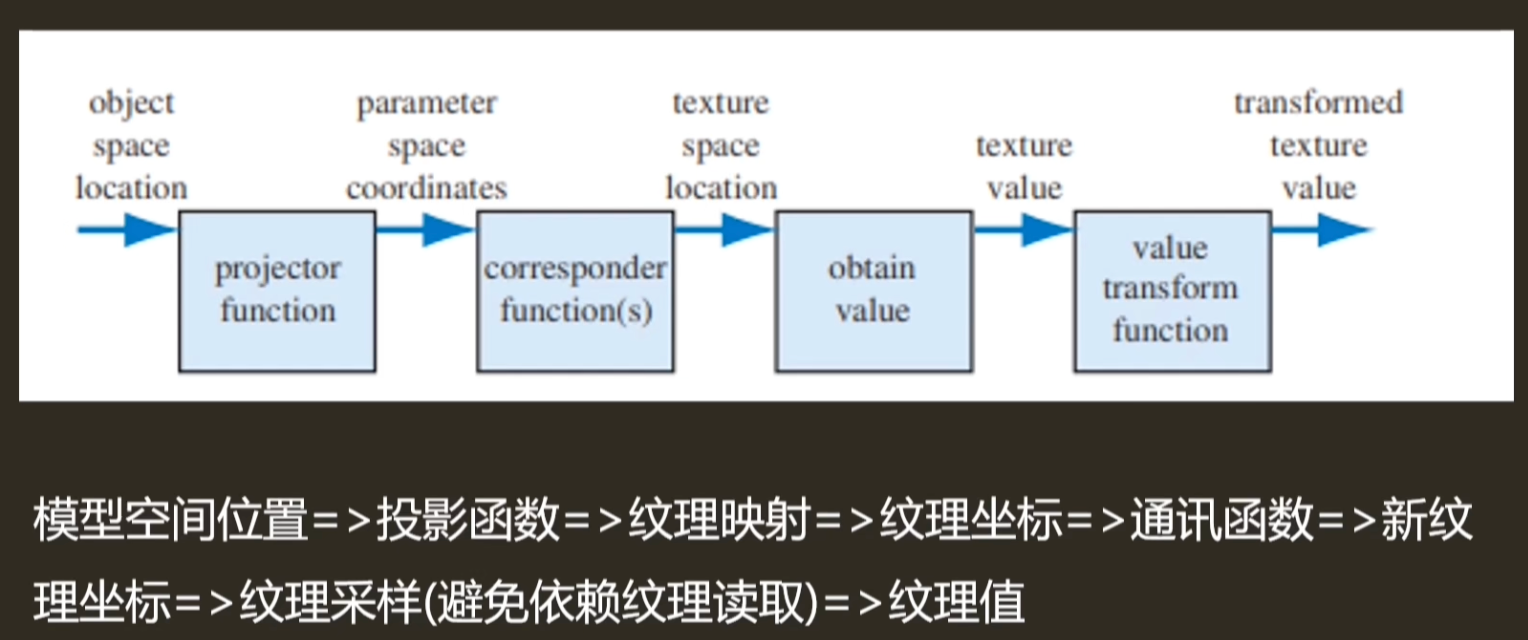

纹理管线

投影映射

本质都是将三维的空间坐标点转化为二维的纹理坐标点

• Projector：对于一些简单的几何体，通常用投影的方式，有Spherical、Plane, Cubic 和 Cylindrical形式

• UV Mapping：适用于更复杂的几何体贴图，用于将3维模型中的每个顶点与2维纹理坐标一一对应（展UV），UV map 则需要建模师精心制作，将 uv 坐标保存在顶点信息中（OBJ\FBX等格式中记录），光栅化时会通过插值得到每个片元对应的纹理坐标。（环境光贴图则渲染时计算投影坐标）

变换函数（通讯函数）

• 一般可以进行 坐标范围处理、坐标自由变换、转到纹理空间
• 坐标范围处理：纹理坐标约定是 [0,1] 范围内的值，但也可能超过这个范围，需要定义超出以后怎么处理。（下一节给出）
• 坐标自由变换：进行旋转，平移，缩放等操作，比如想让纹理随着时间运动起来，那么就可以逐帧变换 uv 值。对 uv 坐标施加的变换矩阵，往往是实际想要变换的逆矩阵。可以理解成窗口去观察这张纹理，uv是窗口，窗口往左，纹理就相当于往右。
• 转到纹理空间：[0,1]空间根据纹理大小，扩展到具体的纹理坐标
• 依赖纹理读取：如果采样纹理使用的不是顶点记录的纹理坐标，而是自由变换后的坐标，则会造成性能损耗，所以一般变换操作会放在顶点着色器进行

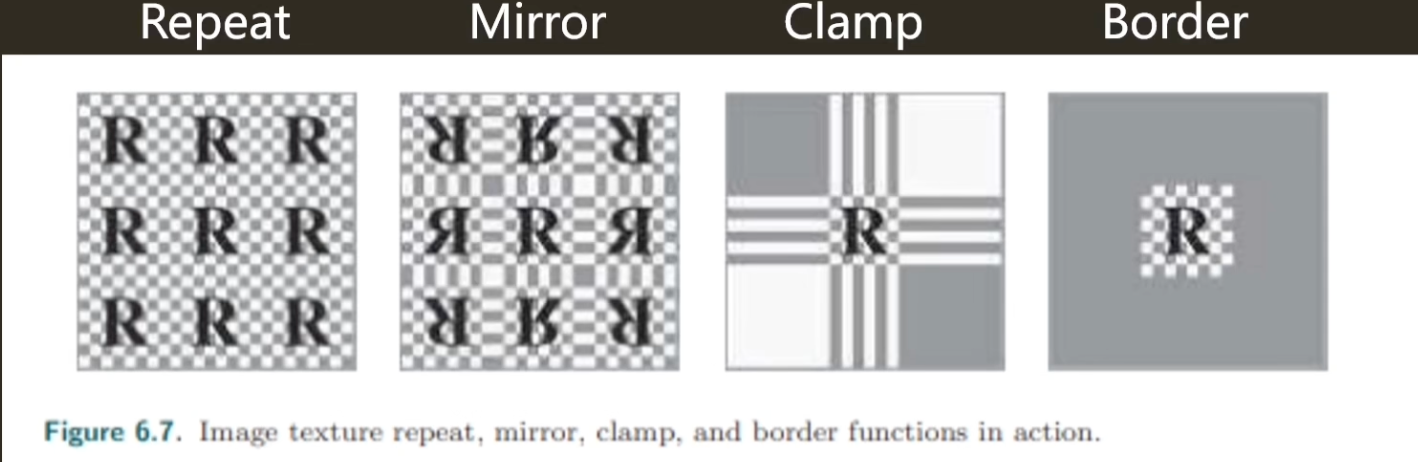

Wrap Mode 包装模式：Repeat / Mirror / Clamp / Border

定义UV值超出[0,1]时的表现，在DirectX也叫做纹理寻址模式(Texture Addressing Mode)

• Repeat: uv = mod(uv, vec2(1.0,1.0))
• Mirror: uv = abs(mod(uv, vec2(2.0,2.0)) - 1.0)
• Clamp : uv = clamp(uv, vec2(0.0,0.0), vec2(1.0, 1.0))
• Border: 其余地方用背景色填充

纹理采样

理想情况下，屏幕上的像素刚好对应纹理上的纹素，读取对应像素覆盖的那个纹理值即可。但存在角度、远近、分辨率不同等情况，如果只有一张纹理的情况，则会导致一个像素对应多个纹理坐标，又或者多个像素对应一个纹理坐标等情况。

• 纹理分辨率过小，需要放大 (Magnification)，上采样
• 纹理分辨率过大，需要缩小 (Minification)，下采样

放大 (Magnification)

上采样涉及到重建和采样，重建时需要选择滤波器 (filter)，常见的有box、tent、sinc滤波器

对应纹理采样技术中以下三种

• 最邻近采样 (nearest neighbor)

  • 用纹理坐标最近的纹素进行纹理采样，容易多个像素读取同一个纹理值，出现块状像素
  • 只需要采样一次，效果好
  • 适合像素游戏

• 双线性采样 (bilinear)


  • 使用最近的四个纹理坐标的纹理值根据纹理坐标差进行插值
  • 需要采样四次，并进行三次插值
  • 多次采样来减少走样（模糊），画面上币最近邻好一些

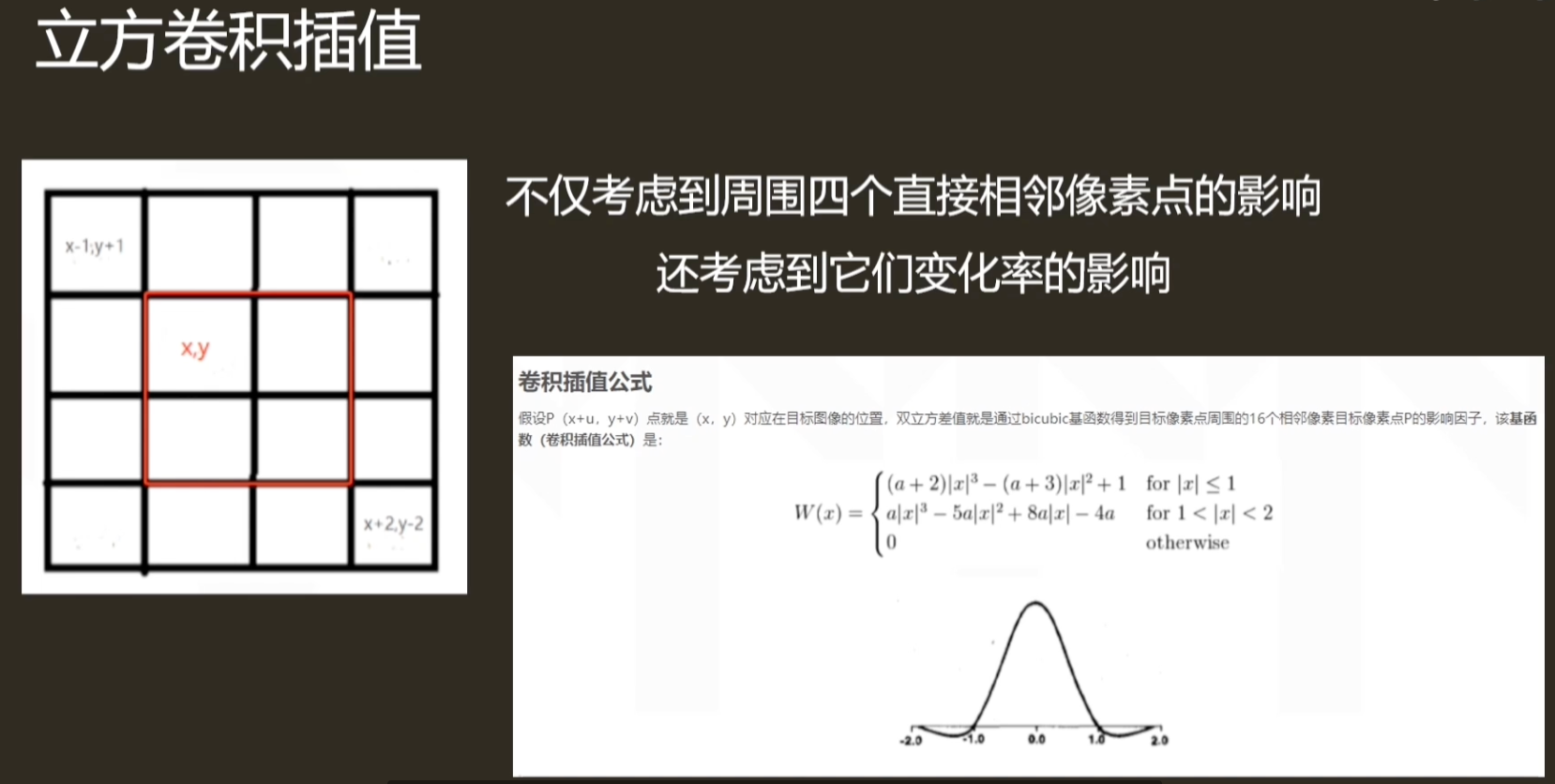

• 三次卷积采样 (cubic convolution)


  • 考虑周围四个直接相邻像素点的影响
  • 考虑它们变化率的影响
  • 性能影响较大，需要采样16次

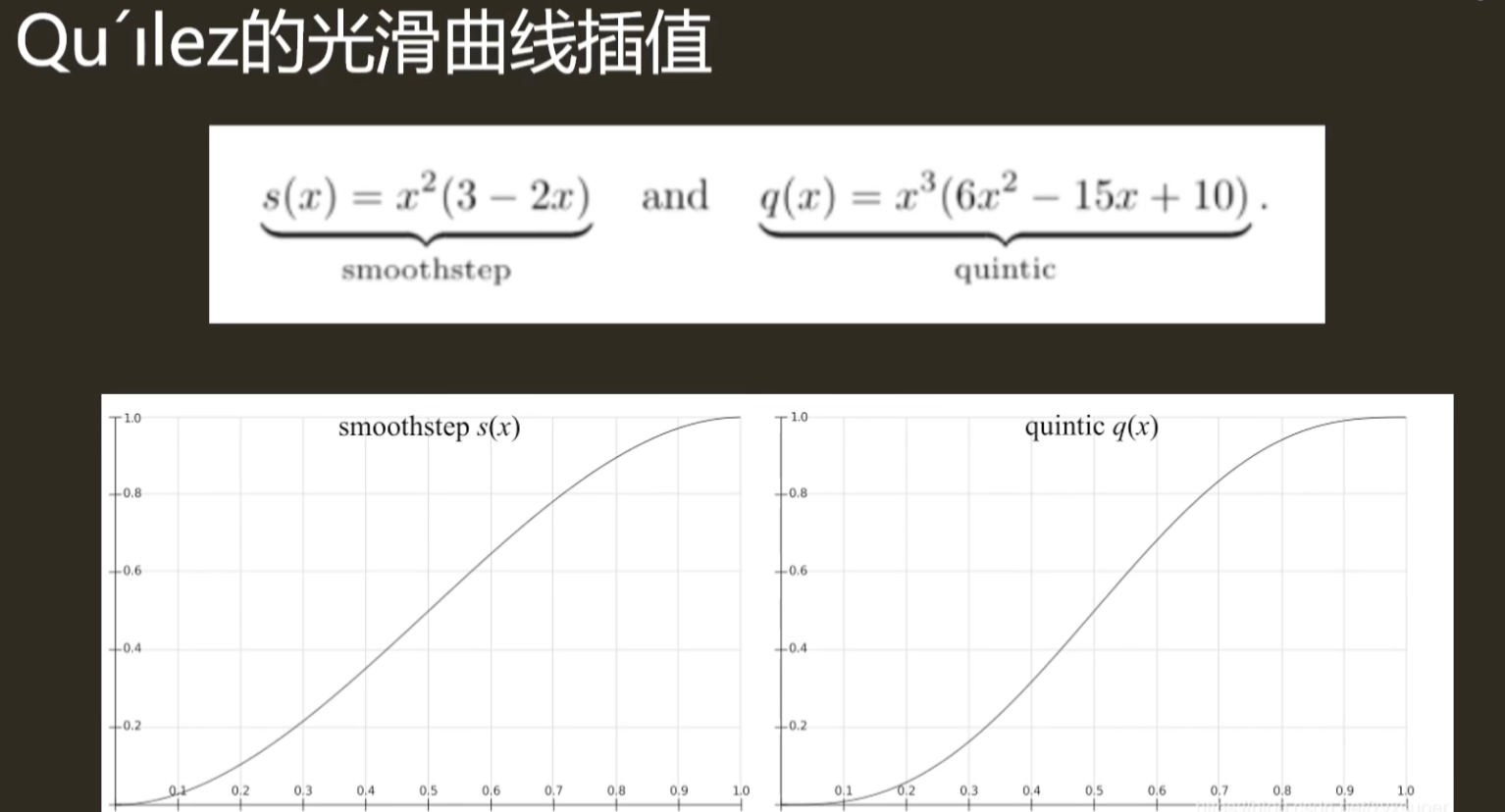

• Quilez光滑曲线

  • 三次卷积采样虽然效果好，但是性能代价也是明显的
  • 在双线性采样前对纹理坐标进行光滑处理，来拟合三次卷积采样的结果
  • 使用smoothstep 和 quintic对 sinc 函数的近似

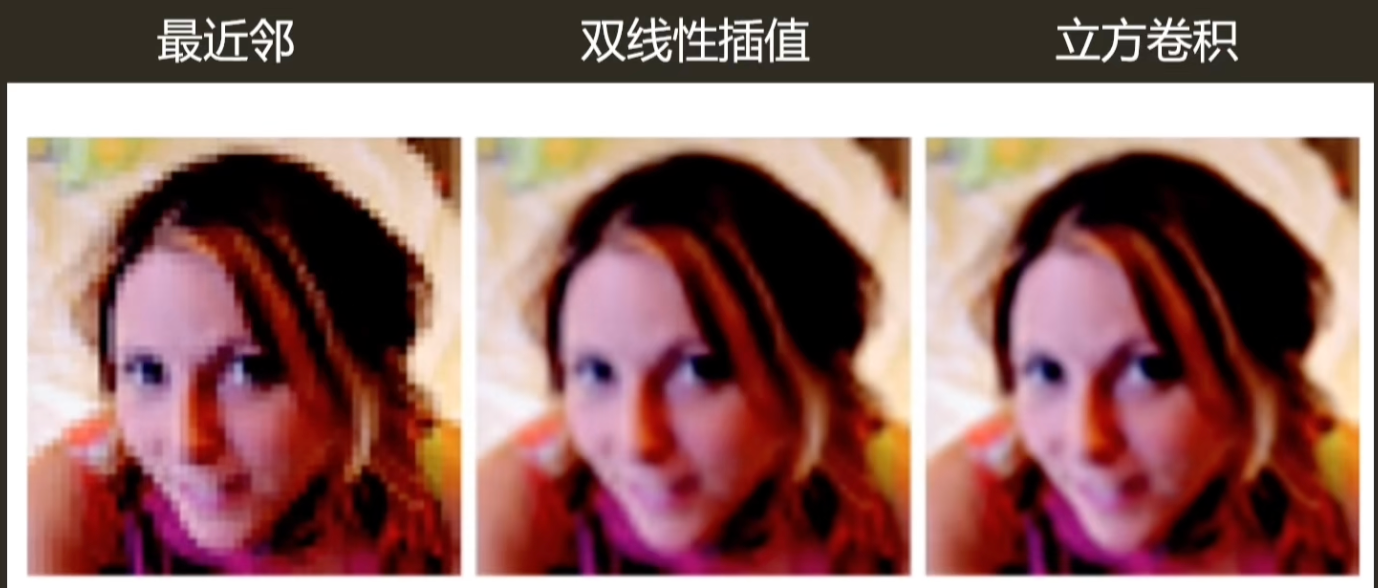

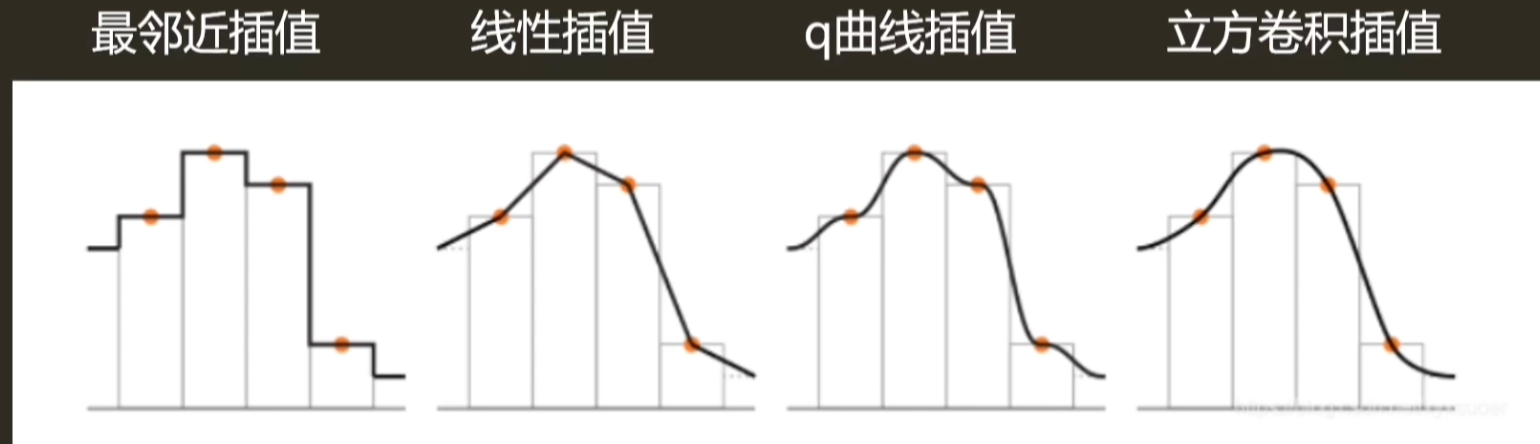

效果对比

缩小 (Minification)

将高分辨率的纹理贴到低分辨率的画布，即一个 pixel 覆盖了多个 texel，直接使用原先的采样方法会导致导致的颜色丢失和闪烁情况

根据奈奎斯特定理：当采样频率大于信号最大频率 2 倍的时候，就可以不失真采样。所以我们要提高采样频率或者降低纹理频率

对于纹理采样抗锯齿，其基本思路都是：对纹理进行预处理，建立一种数据结构，在采样时尽可能对 pixel 覆盖的 texel 区域的平均值进行估计，以下有三种方法

• MipMap 多级渐远纹理

  • 每一级是由上一级相邻四个像素平均成一个像素得来，即每一级是上一级的1/4存储空间，整张mipmap会比原来多占1/3空间，可用等比数列极限求得（也可以把第0级复制三份按正方形的前三格放置，这时候第四格是空的，将第1级也复制三份也按正方形放置在第四格，持续下去发现每次都差一小格，但是这个格越来越小，最后新增的部分相当于初始第四格即第0级的大小，但我们是将新增的大小*3，所以除以3就是新增了约1/3）

  • Mipmap 的建立取决于两个因素：滤波方式（有box和高斯滤波，后者效果较好）和伽马校正（纹理一般存储非线性空间，转换回线性再缩放）

  • Mipmap的使用，求第几层，一种确定 d 的方法是：求出像素覆盖四边形最长边的长度，然后取 2 的对数，可以得到 d 的值，一般是个小数。也有求取 d 的其他方法，如：求纹理坐标对横纵两个方向差分的最大值，以替代最长边的长度。由于是小数，后面使用三线性插值来获取具体纹理值，也就是在相邻两层使用双线性插值求纹理值，最后在两层之间插值。

  • 这里视频中提到GPU是每四个像素一组并行执行，也是为了能方便算出差分值


  • 优点：占用内存固定，且使用时计算量固定

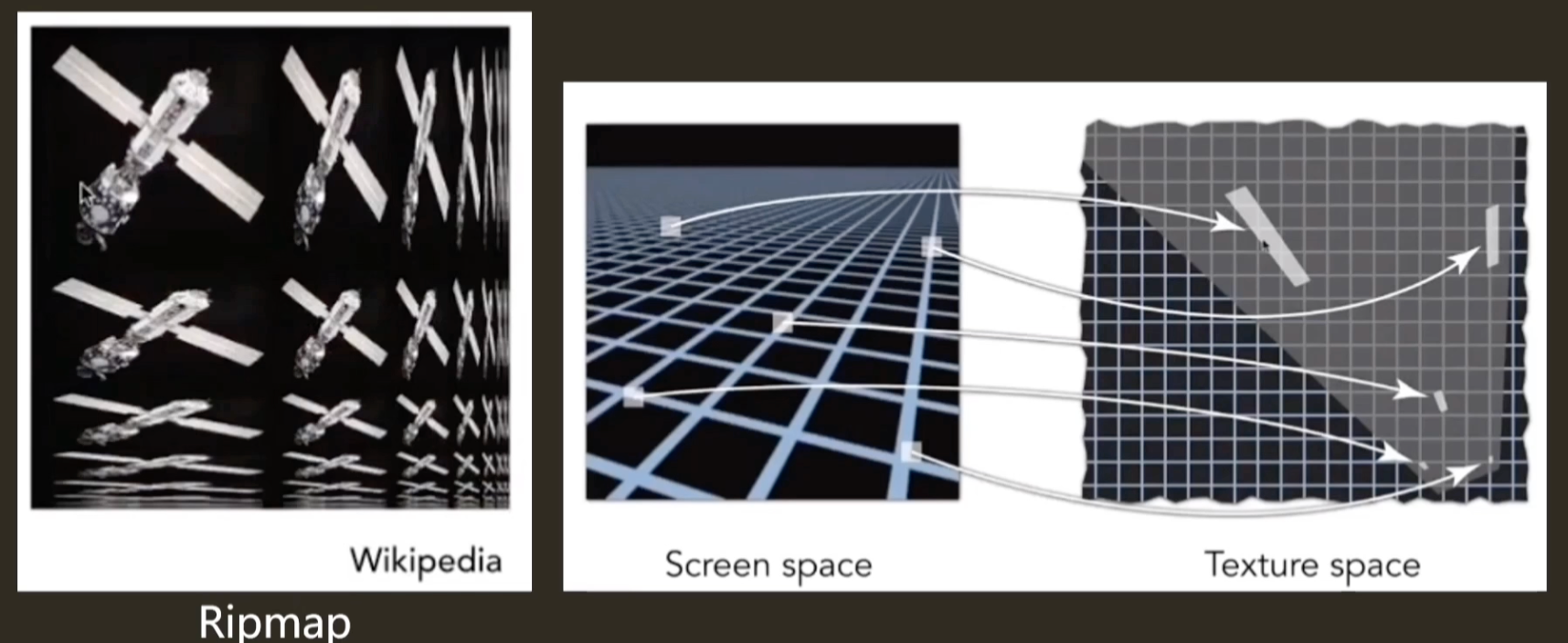

  • 缺点：各向同性，当同一个 pixel 在横纵方向覆盖的 texel 的个数不同时，却对横纵两个方向计算了相同的纹理细节等级。横纵差别过大时会过度模糊。使用Ripmap也可以某种程度解决这个问题，但会造成存储量剧增

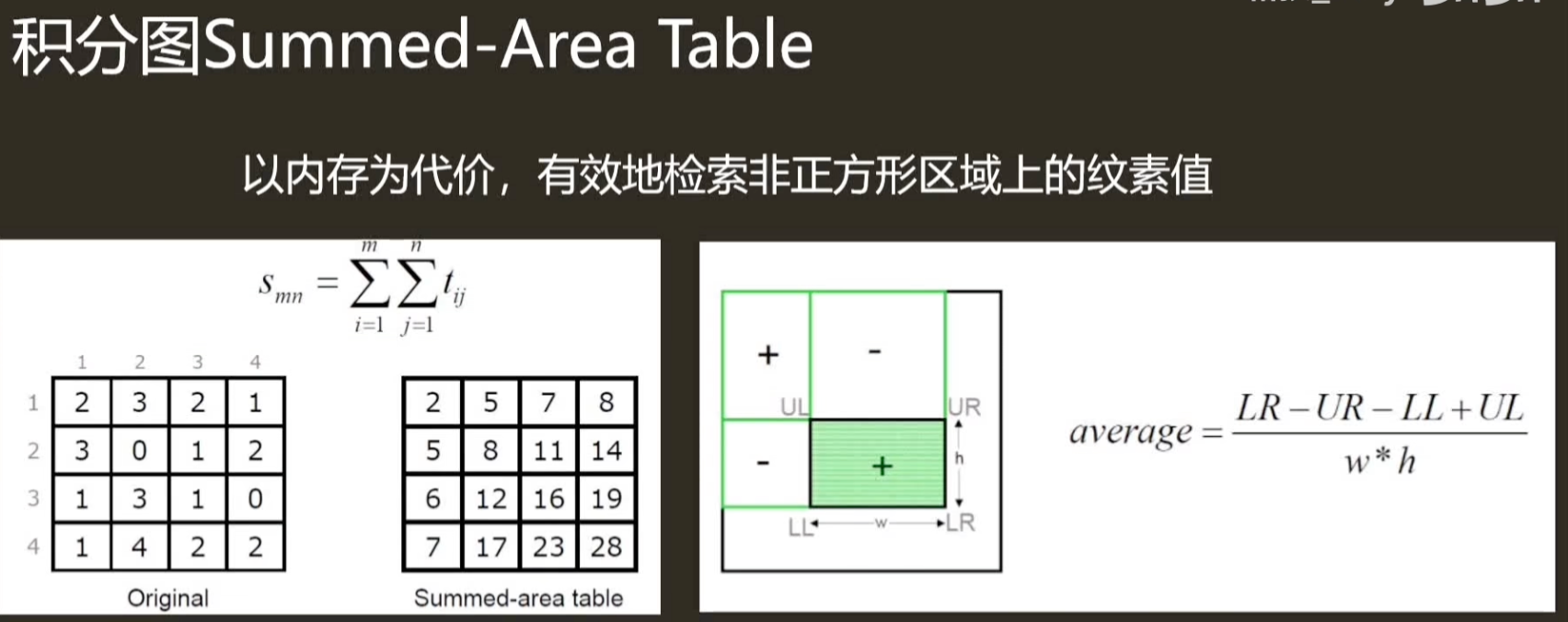

• 积分图 Summed-Area Table

  • 是一种各项异性技术，其思想为：确定该 pixel 在纹理空间上覆盖 texel 区域四边形的轴向最小 包围盒 (Axis-Aligned Bound Box, AABB)，然后求取该包围盒的纹理值的平均值，作为该 pixel 的采样纹理值 c

  • 由于使用类似前缀和的技术，后面的数字会很大，所以需要提高储存精度


  • SAT 技术用 AABB 去近似 pixel 覆盖的 texel 区域，可以预想，当该区域很狭长且沿对角线朝向时，误差会很大，还会引起过度模糊

  • 优点：解决了横向和纵向过度模糊与抗锯齿的平衡问题

  • 缺点：SAT 纹理内存占用高；不能解决对角线方向的过度模糊问题

• 各向异性过滤 (Anisotropic Filtering)

  • 由于大部分硬件都支持了 Mipmap 的特性，所以很多各向异性过滤技术也是依赖 Mipmap 算法进行改进的。

  • 其中一种算法 Texram 是：沿着主方向增加采样点，再平均混合


  • 使用四边形的短边来进行Mipmap层级计算，避免过渡模糊，同时用长边确定主方向，根据长短边比值来决定在长边采样几次，最后进行混合

  • 游戏中各项异性选项有 x4、x8 和 x16，该选项决定了在主方向最大采样点的个数，即CLAMP

效果对比

纹理的优化与应用

DrawCall的概念与数组图集（CPU优化方面）

• 避免GPU花费太多时间等待CPU提交DrawCall（阻塞）
• 常见的纹理优化有纹理图集（碎图打包成大合集，从而不用频繁切换纹理）、纹理数组、无约束纹理

GPU渲染优化：带宽入手 / 纹理压缩

• 减少纹理占用的内存
• 减少包体大小
• 减少带宽计算压力
• 内存使用效率更高

Cubemap 立方体贴图

• 工程使用详见入门精要第十章，以及知乎文章https://zhuanlan.zhihu.com/p/370927083
• 科学原理可以看GAMES202关于环境光的讲解，讲到了几个方法，常用的是Split Sum

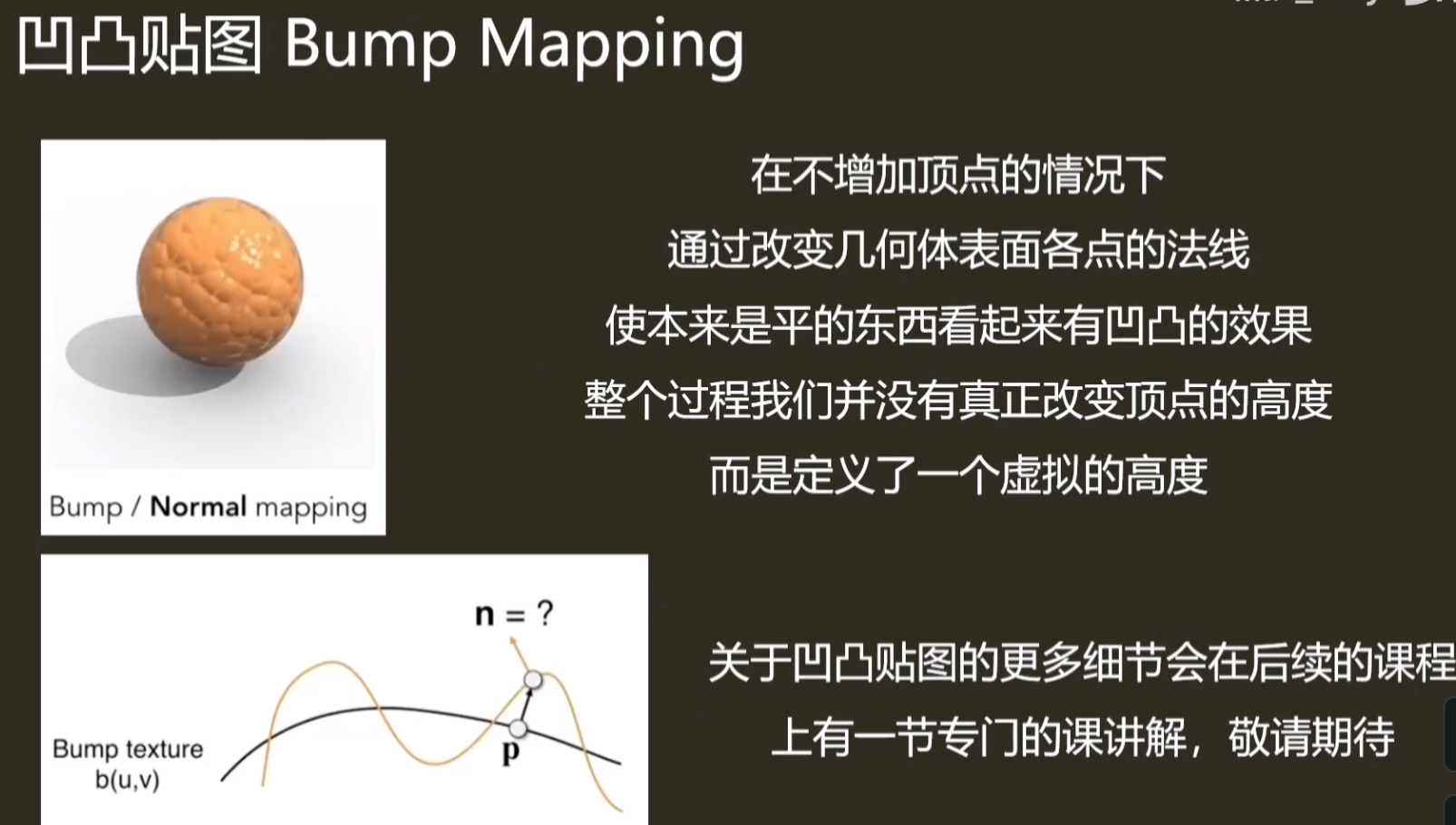

凹凸贴图 Bump Mapping 和 位移贴图 Displacement Mappping

• 位移贴图需要顶点数多的时候才能更好发挥作用，可以用曲面细分来新增顶点
• 工程使用详见入门精要第七章，以及知乎文章https://zhuanlan.zhihu.com/p/370927083
• GAMES101几何部分

参考链接

• 课程PPT：https://docs.qq.com/doc/DUFdKZE1oVFd3ZlBs
• 图形学基础 - 纹理 - 纹理映射流程：https://zhuanlan.zhihu.com/p/369977849
• 图形学基础 - 纹理 - 纹理映射盘点：https://zhuanlan.zhihu.com/p/370927083
• 图形学基础 - 着色 - 采样理论：https://zhuanlan.zhihu.com/p/361383661
• GAMES101：采样和几何部分
