百人计划-图形-2.7 LDR与HDR

基本概念

LDR

全称：Low Dynamic Range
8位精度（0-255）
单通道0-1
常用LDR图片存储的格式有jpg/png等
常用DCC工具中的拾色器、一般的图片、电脑屏幕都是LDR

HDR

全称：High Dynamic Range
远高于8位精度
单通道可以超过1
常用HDR图片存储的格式有hdr/tif/exr/raw等（其中很多是相机常用格式）
HDRI、真实世界

补充

Dynamic Range（动态范围）= 最高亮度/最低亮度
ToneMapping：将超高的动态范围（HDR）转换到我们日常显示的屏幕上的低动态范围（LDR）的过程
生活中的动态范围：
- 因为不同的厂家生产的屏幕亮度（物理）实际上是不统一的，那么我们在说LDR时，它是一个0到1范围的值，对应到不同的屏幕上就是匹配当前屏幕的最低亮度 0 和最高亮度 1
- 自然界中的亮度差异是非常大的。例如，蜡烛的光强度大约为15，而太阳光的强度大约为10w。这中间的差异是非常大的，有着超级高的动态范围。
- 我们日常使用的屏幕，其最高亮度是经过一系列经验积累的，所以使用、用起来不会对眼睛有伤害；但自然界中的，比如我们直视太阳时，实际上是会对眼睛产生伤害的。
相机是如何将HDR映射到LDR的
- 首先将曝光值进行计算，映射到相机可以感应的范围
- 受光圈、快门、传感器的灵敏度等影响
- 然后把这个值输入为线性的值，存储到图片中（一般为raw格式）
- 之后会经过一个变化（LUT），通过白平衡、色彩校正、色调映射、伽马校正这个过程，最后的结果烘焙成LUT（pbr中LUT的图，就是这个过程的结果）
- 每个相机厂商的LUT格式不太一样。

为什么需要HDR

更好的色彩，更高的动态范围和更丰富的细节, 并且有效的防止画面过曝

超过亮度值1的色彩也能很好的表现，像素光亮度变得正常，视觉传达更加真实

HDR才有超过1的数值，才有光晕（bloom）的效果，高质量的bloom能体现画面的渲染品质

HDR图资源站

Unity中的HDR

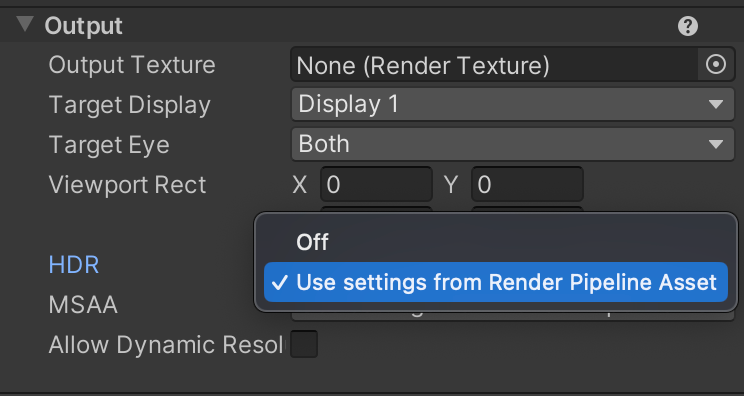

Camera-HDR设置

将场景渲染为 HDR 图像缓冲区
屏幕后处理：Bloom & Tonemapping
在ToneMapping过程中，会把HDR转换为LDR
LDR图像发送给显示器

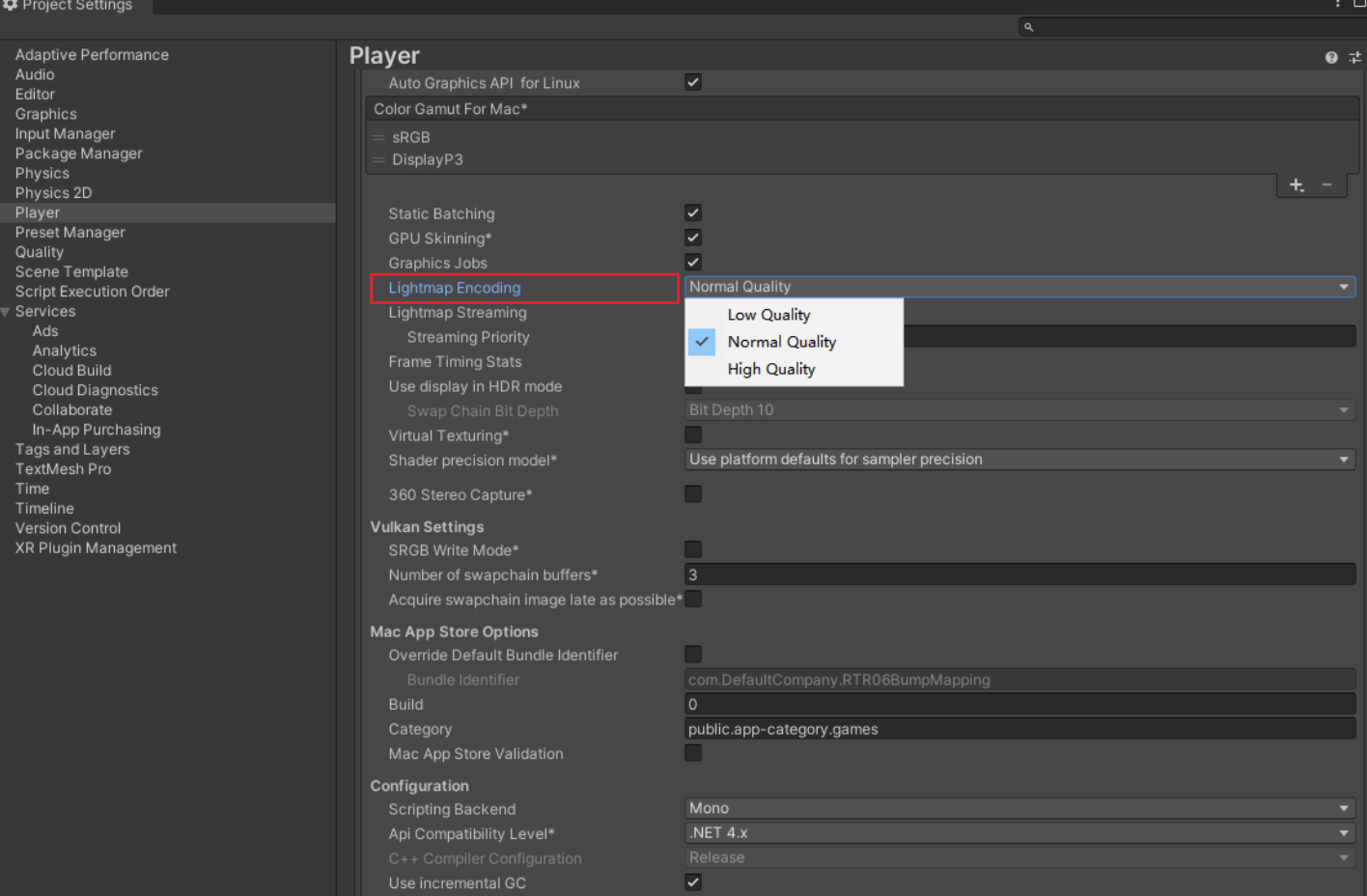

Lightmap的HDR设置

选择High Quality将启用HDR光照贴图的支持，选择Normal Quality将切换为使用RGBM编码
RGBM编码：将颜色存储在RGB通道中，将乘数（M）存储在Alpha通道中

拾色器的HDR设置

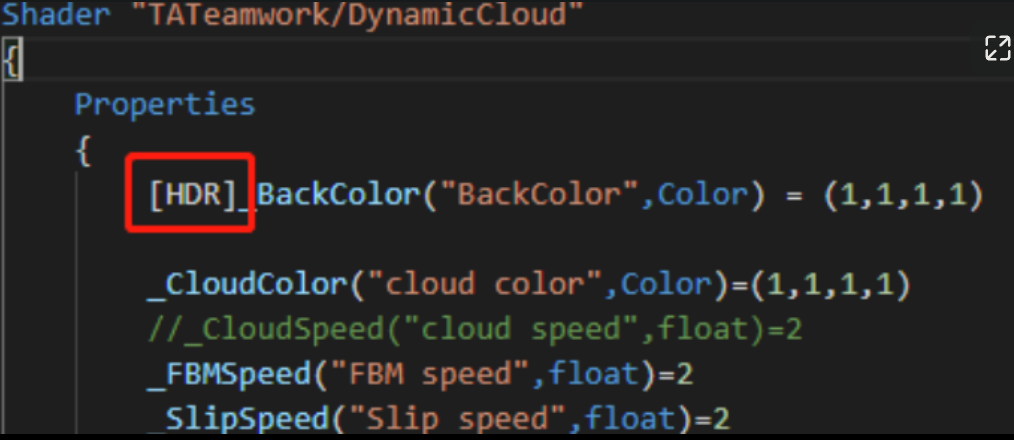

如果将Property的颜色参数的前边加上[HDR]就会将其标识为HDR
颜色设置为HDR，那么拾色器中就会出现一个Intensity的滑条用来调整强度
滑条每增加1，提供的光强度增加一倍

HDR优缺点

优点
- 画面中亮度超过1的部分不会被截掉，增加了亮部的细节，减少了曝光
- 减少画面暗部的色阶感
- 更好的支持bloom效果
缺点
- 渲染速度慢，需要更多显存
- 不支持硬件抗锯齿
- 部分低端手机不支持

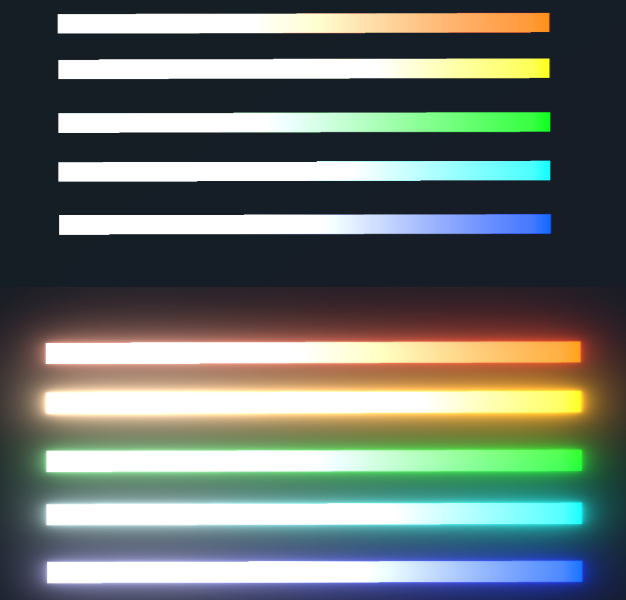

HDR与Bloom

Bloom用来表现光晕的效果，提高画面的表现力

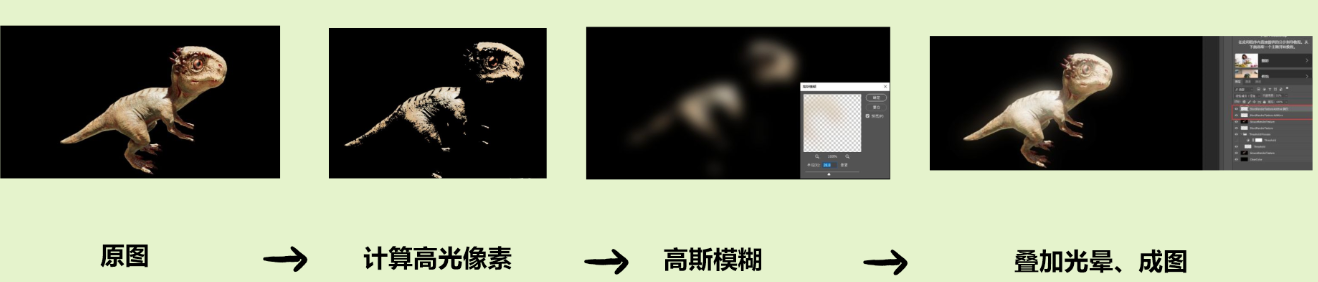

实现过程：
- 渲染出原图
- 计算超过某个阈值的高光像素
- 对高光的像素进行高斯模糊
- 然后叠加光晕、成图

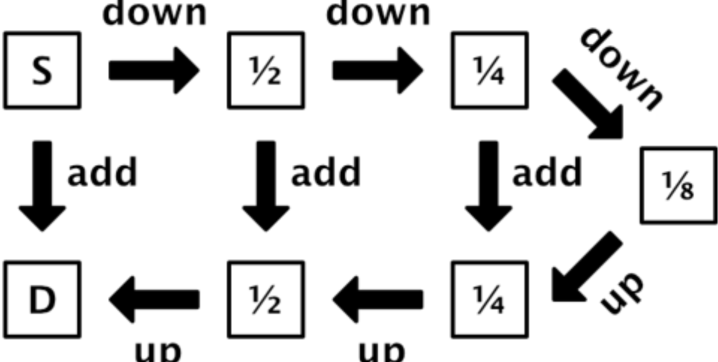

Unity中的Bloom过程
- 详细后面课程会提
- https://zhuanlan.zhihu.com/p/339443207
- https://catlikecoding.com/unity/tutorials/advanced-rendering/bloom

HDR与ToneMapping

ToneMapping概念

在显示器上表现更高动态范围的颜色，将HDR转换为LDR的过程（映射关系为色调映射）

下图为直接用线性的亮度映射效果不佳，不符合真实世界规律，一般所有的映射最后都是通过一个s曲线来实现

ACES曲线

Academy Color Encording System学院颜色编码系统
是最流行、最被广泛使用的ToneMapping映射曲线
效果：对比度提高，能很好的保留暗部和亮部的细节
之后在这个基础上再进行调色

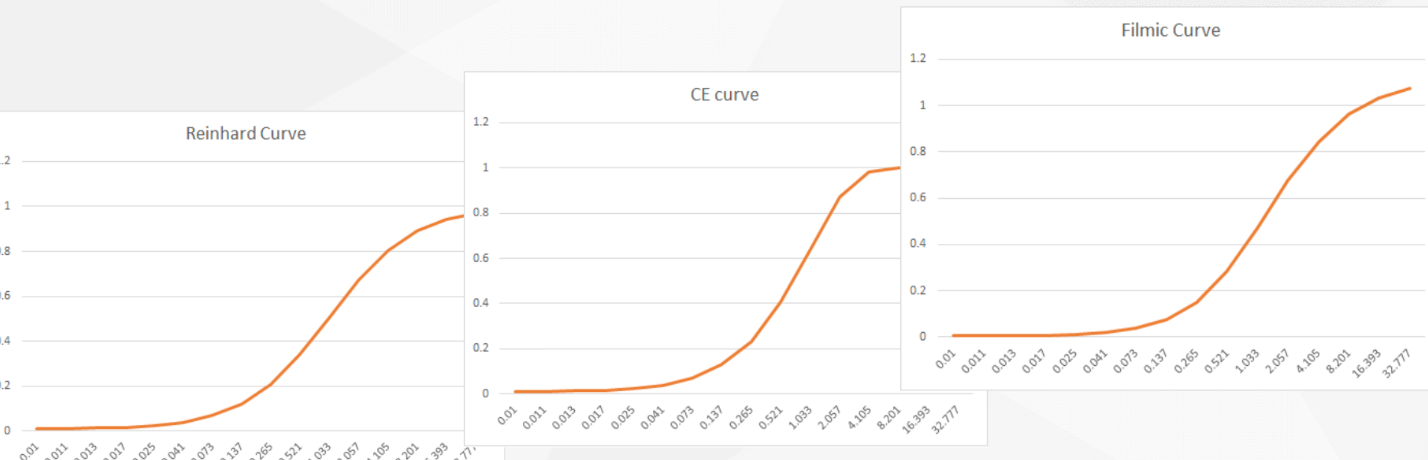

其他类型的ToneMapping曲线

LUT（Lookup Table）

感觉像素映射，也可以说是滤镜，通过LUT，你可以将一组RGB值输出为另一组RGB值，从而改变画面的曝光与色彩（傅老师的课用过，以及做卡渲的时候）
和ToneMapping不同，LUT是在LDR之间做变化。而ToneMapping是对HDR做变换的。
可以在PS中调整LUT，导出的LUT作为滤镜调整画面

参考资料来源

作业

结合先行版基础渲染光照介绍（一）试试IBL在HDR和LDR的区别

使用了Unity的IBL技术试了下HDR、LDR贴图的不同（后续用split sum试试）

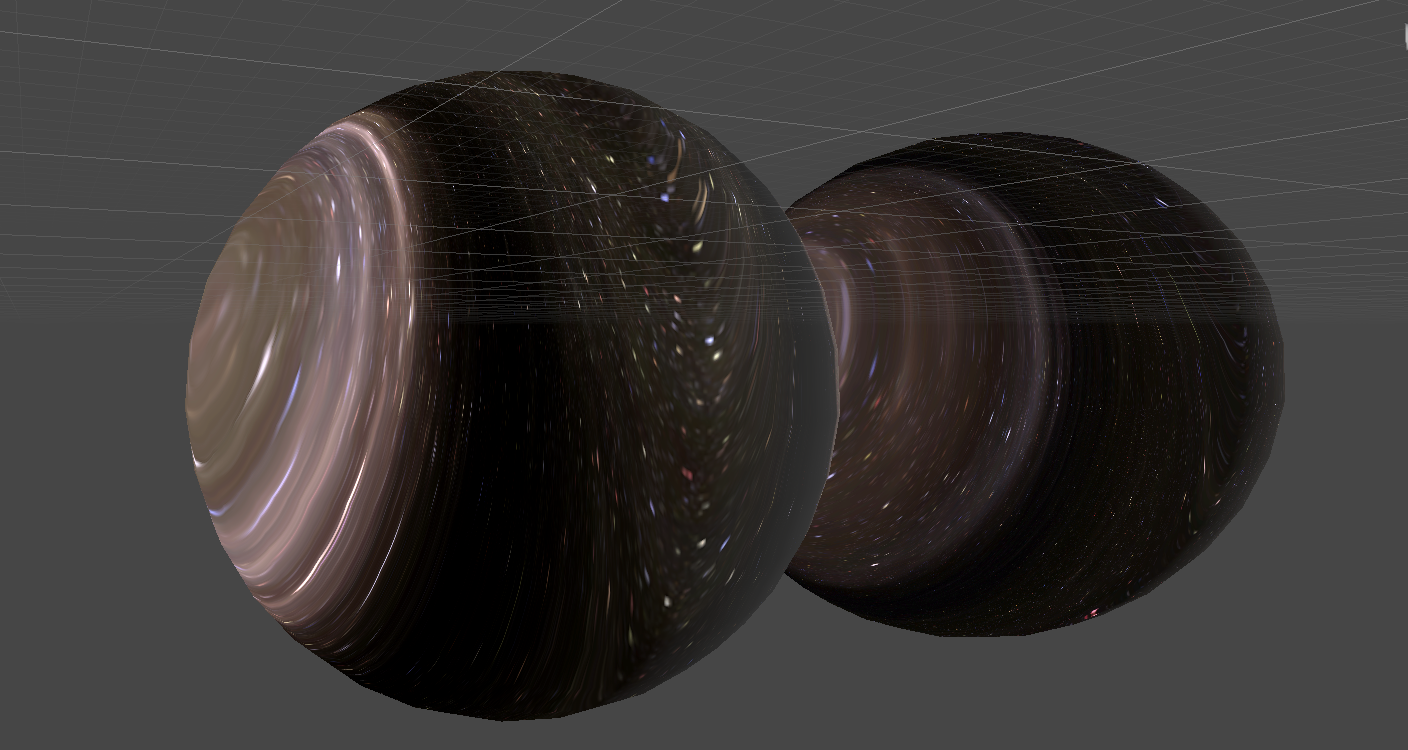

左侧HDR，右侧LDR

可以明显看出星体和行星带部分HDR会比LDR效果更亮一些，符合我们现实观察天体的效果，也增强了画面表现力、宽容度。

使用不同的mipmap层级，HDR保留的细节会多一点，毕竟精度更高。目前用的是和先行版_Gloss计算层级，下面是PBR中用粗糙度控制

float3 reflectDirWS = reflect(-viewWS,normalWS);
roughness = roughness * (1.7 - 0.7 * roughness);
float MidLevel = roughness * 6;
//不同等级mipmap采样
float4 specColor = SAMPLE_TEXTURECUBE_LOD(_CubeMap,sampler_CubeMap,reflectDirWS,MidLevel);

补充下各个ToneMapping实现

Reinhard tone mapping

float3 ReinhardToneMapping(float3 color, float adapted_lum)
{
    const float MIDDLE_GREY = 1;
    color *= MIDDLE_GREY / adapted_lum;
    return color / (1.0f + color);
}

CryEngine2的做法

float3 CEToneMapping(float3 color, float adapted_lum)
{
    return 1 - exp(-adapted_lum * color);
}

Filmic tone mapping

float3 F(float3 x)
{
    const float A = 0.22f;
    const float B = 0.30f;
    const float C = 0.10f;
    const float D = 0.20f;
    const float E = 0.01f;
    const float F = 0.30f;

    return ((x * (A * x + C * B) + D * E) / (x * (A * x + B) + D * F)) - E / F;
}

float3 Uncharted2ToneMapping(float3 color, float adapted_lum)
{
    const float WHITE = 11.2f;
    return F(1.6f * adapted_lum * color) / F(WHITE);
}

ACES

float3 ACESToneMapping(float3 color, float adapted_lum)
{
	const float A = 2.51f;
	const float B = 0.03f;
	const float C = 2.43f;
	const float D = 0.59f;
	const float E = 0.14f;

	color *= adapted_lum;
	return (color * (A * color + B)) / (color * (C * color + D) + E);
}
