图形渲染管线

这里只列出和本节相关的part，详细的可看第一节

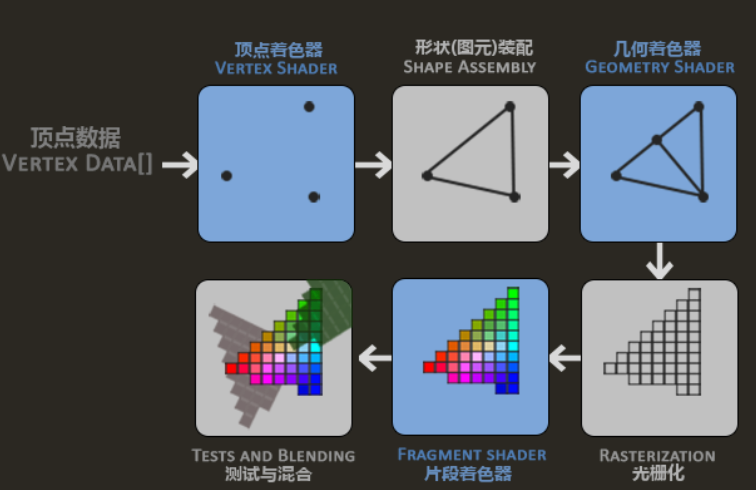

  • 蓝色背景是渲染管线中可编程部分
  • 顶点着色器：一般对顶点携带信息进行加工计算，传递给下一部分着色用。但也可以直接在这里着色，效果和性能视顶点数量而定
  • 片元着色器：使用光栅化插值后的信息进行着色（shading）计算，可以做各种复杂着色效果

模型

实现原理

点->线->面->体

UV
  • 作用：帮助将一张图无缝贴在任意3d模型的表面，这个过程叫纹理映射。
  • 需要将3维物体的表面降维成2d图片，通常会用到拓扑的方法，关键难点是如何无缝衔接。

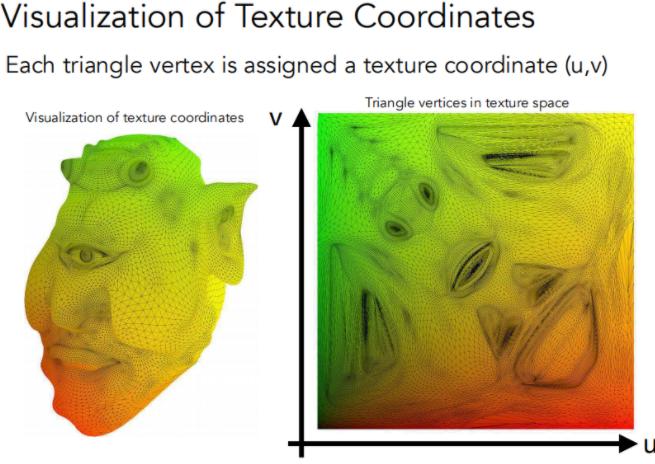

  • uv：上述提到的2d图片展开在一个坐标系中，坐标轴分布为u和v。该坐标通常由建模软件计算并存储在模型文件中。
  • 渲染管线通过顶点携带的信息获取，其范围在0-1。表示该3d模型某顶点可以在一张纹理对应的uv坐标采样到某种关联信息。
  • 展开后的UV在SP（Subtance Painter）中绘制贴图（漫反射贴图，法线贴图，高度贴图，金属度贴图，AO贴图等）

一个模型包含的信息

以下以OBJ文件为例子

  • v：顶点坐标数据（模型空间下xyz坐标）
  • vt：纹理坐标（水平方向是U，垂直方向是V，范围0-1之间）
  • vn：顶点法线单位向量
  • f：面，将每个顶点对应的纹理、法线联系起来，并三个顶点组成一个面。（这里重复利用了相同信息）
  • 这些信息都可以在顶点着色器中顶点传入的信息获取

OBJ和FBX格式对比:

材质

为什么需要材质

  • 在现实世界里，每个物体会对光产生不同的反应。
  • 比如说，钢看起来通常会比陶瓷花瓶更闪闪发光，木头箱子也不会像钢制箱子那样对光产生很强的反射。
  • 每个物体对镜面高光也有不同的反应。
  • 有些物体反射光的时候不会有太多的散(Scatter)，因而产生一个较小的高光点
  • 而有些物体则会散射很多，产生一个有着更大半径的高光点
漫反射

  • 漫反射是最容易模拟的模型。比如现实中的石头，水泥，砖块等。(光栅模拟简单，但光追时需要发射的光线又是最多的)

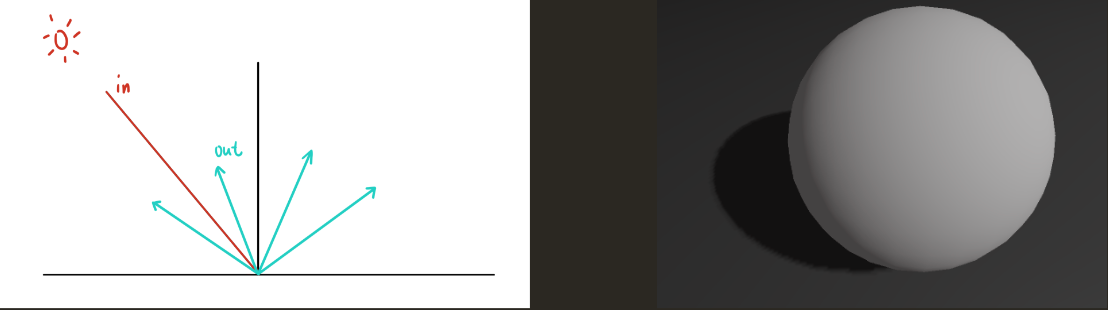

  • 最简单的Lambertian很简单粗暴的认为光线均匀的反射出去
  • 基于物理的话要考虑能量守恒，入射的Radiance和出射的Radiance相等
  • BRDF形状理论上应该为半圆

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
// 提供一个基于URP的简单兰伯特光照模型
// 出自https://www.yuque.com/u12120868/md8ze7/ivprsr
Shader "Custom/Lambert"
{
    Properties
    {
        _MainTex("基础贴图",2D) = "white"{}
        _BaseColor("基础颜色",Color) = (1,1,1,1)
    }

    SubShader
    {
        Tags
        {
            "RenderPipeline" = "UniversalPipeline"
            "RenderType" = "Opaque"
        }

        LOD 200

        HLSLINCLUDE
        #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
        #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"

        CBUFFER_START(UnityPerMaterials)
        float4 _MainTex_ST;
        half4 _BaseColor;
        CBUFFER_END

        TEXTURE2D_X(_MainTex);
        SAMPLER(sampler_MainTex);

        struct a2v
        {
            float4 positionOS : POSITION;
            float2 texcoord : TEXCOORD;
            float4 normalOS : NORMAL;
        };

        struct v2f
        {
            float4 positionWS : SV_POSITION;
            float3 normalWS : TEXCOORD0;
            float2 texcoord : TEXCOORD1;
        };

        ENDHLSL

        UsePass "Universal Render Pipeline/Lit/ShadowCaster"
        Pass
        {
            Tags
            {
                "LightMode" = "UniversalForward"
            }

            HLSLPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            v2f vert(a2v v)
            {
                v2f o;

                o.positionWS = TransformObjectToHClip(v.positionOS.xyz);
                o.normalWS = TransformObjectToWorldNormal(v.normalOS.xyz,true);
                o.texcoord = TRANSFORM_TEX(v.texcoord,_MainTex);

                return o;
            }

            real4 frag(v2f o) : SV_TARGET
            {
                real4 baseTex = SAMPLE_TEXTURE2D_X(_MainTex,sampler_MainTex,o.texcoord) * _BaseColor;
                Light myLight = GetMainLight();
                float3 ligntDir = normalize(myLight.direction);
                half4 lightColor = half4(myLight.color,1);

                /*兰伯特光照*/
                float lightAtten = saturate(dot(o.normalWS,ligntDir));

                /*半兰伯特光照*/
                //float lightAtten = saturate(dot(o.normalWS,ligntDir)) * 0.5 + 0.5;

                return baseTex * lightAtten * lightColor;
            }
            ENDHLSL
        }

    }
}
镜面反射

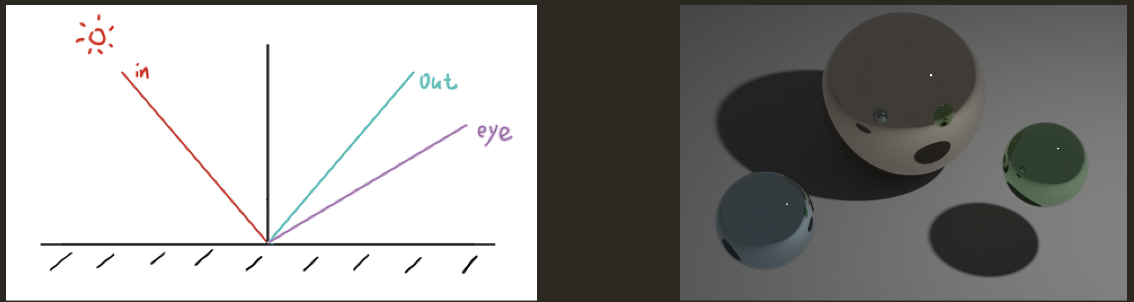

  • 光滑镜面反射。
  • 镜面反射就是将入射光线根据表面法线进行反射，并且只有在反射方向有能量，其他方向能量均为0
  • BRDF形状为一条直线
  • 视角方向越接近出射方向，高光越亮。其中pow函数只是用来拟合，控制高光的大小。
  • Blinn-Phong则是计算法线和半程向量的接近程度

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
// 提供一个基于URP的phong | blinn-phong 光照模型
// 出自https://www.yuque.com/u12120868/md8ze7/ivprsr
Shader "Custom/Blinn-Phong"
{
    Properties
    {
        _DiffuseColor("DiffuseColor",Color) = (1,1,1,1)
        [HDR]_SpecularColor("SpecularColor",Color) = (1,1,1,1)
        _SpecularGloss("SpecularGloss",Range(8.0,256)) = 10
    }

    SubShader
    {
        Tags
        {
            "RenderPipeline" = "UniversalPipeline"
            "RenderType" = "Opaque"
        }

        LOD 200

        HLSLINCLUDE
        #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"
        #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"

        CBUFFER_START(UnityPerMetrials)
        half4 _DiffuseColor;
        half4 _SpecularColor;
        float _SpecularGloss;
        CBUFFER_END

        struct a2v
        {
            float4 positionOS : POSITION;
            float4 normalOS : NORMAL;
        };

        struct v2f
        {
            float4 positionWS : SV_POSITION;
            float3 viewDir : TEXCOORD0;
            float3 normalWS : TEXCOORD1;
        };

        ENDHLSL

        Pass
        {
            Tags
            {
                "LightMode"="UniversalForward"
            }

            HLSLPROGRAM
            #pragma vertex vert
            #pragma fragment frag


            v2f vert(a2v v)
            {
                v2f o;

                o.positionWS = TransformObjectToHClip(v.positionOS.xyz);
                o.normalWS = TransformObjectToWorldNormal(v.normalOS.xyz,true);

                o.viewDir = normalize(_WorldSpaceCameraPos.xyz - TransformObjectToWorld(v.positionOS.xyz));

                return o;
            }

            real4 frag(v2f i) : SV_TARGET
            {
                Light myLight = GetMainLight();
                float3 lightDir = normalize(myLight.direction);
                half4 lightColor = half4(myLight.color,1.0);
                float halfLambert = (saturate(dot(i.normalWS.xyz,lightDir)) * 0.5 + 0.5);

                half3 halfDir = normalize(i.viewDir + lightDir);

                half4 diffuseColor = lightColor * _DiffuseColor * halfLambert;

                // float3 reflectDir = normalize(2 * dot(i.normalWS.xyz,lightDir) * i.normalWS.xyz - lightDir);

                half4 specularColor = lightColor * _SpecularColor * pow(saturate(dot(i.normalWS,halfDir)),_SpecularGloss);

                return specularColor + diffuseColor;
            }
            ENDHLSL
        }
    }
}
粗糙镜面反射

  • 法线偏移较小。反射依然集中在一个区域。
  • 形成磨砂的质感

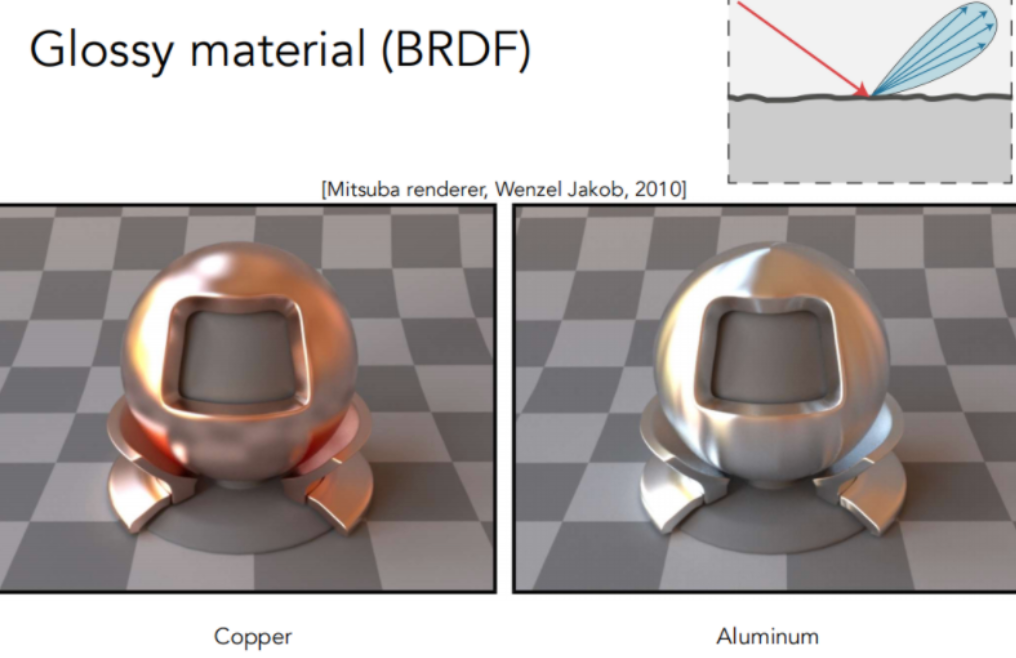

  • BRDF为花瓣形状(lobe)

折射

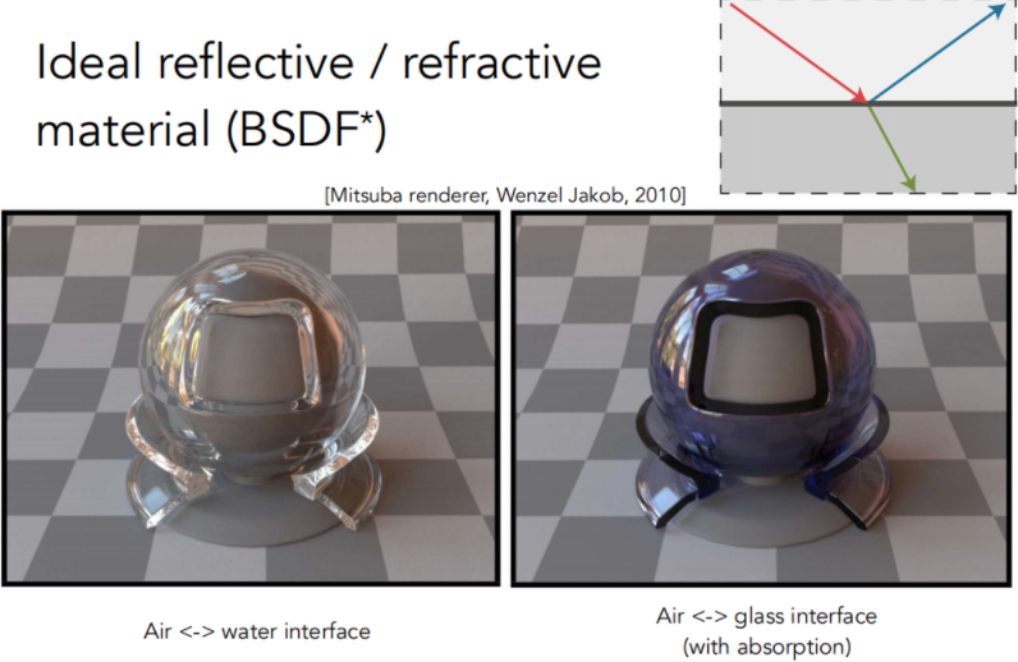

  • 对于玻璃这种电介质，除了反射之外还有根据物体的折射率折射一部分光线进入物体之中

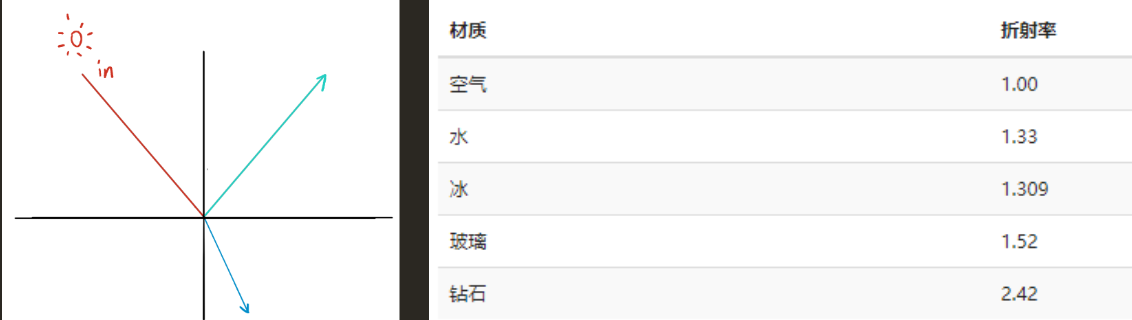

  • 需要入射介质和进入介质两个折射率，以及对应的角度
  • 反射和折射能量的多少是根据菲尼尔(Fresnel)定律决定
  • 完整的Fresnel计算通常比较麻烦，实时渲染常用拟合后曲线加速计算
1
2
R = refract(View, Normal, ration);
ReflColor = tex2D(skybox, R);

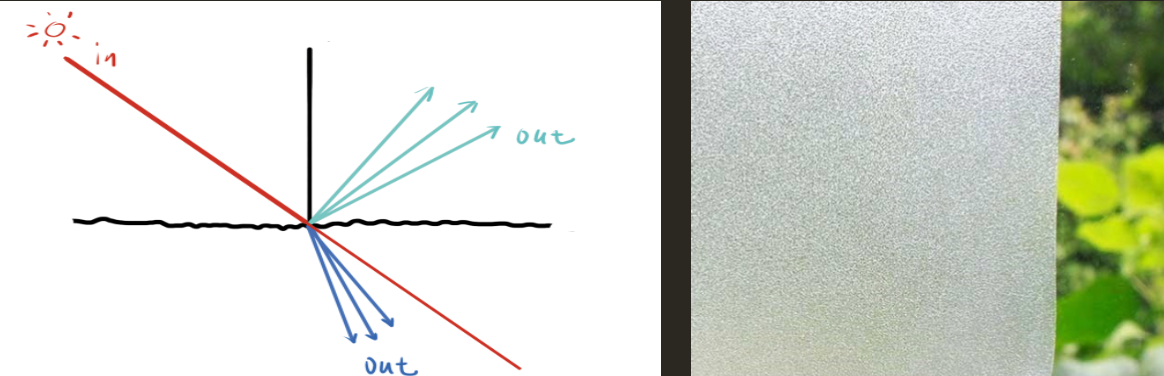

粗糙镜面折射

  • 这种材质在现实中的例子就是各种毛玻璃
  • 比起粗糙镜面反射，粗糙镜面折射中有一部分光可以透过去发生折射
多层材质

  • 比如涂了清漆的木地板

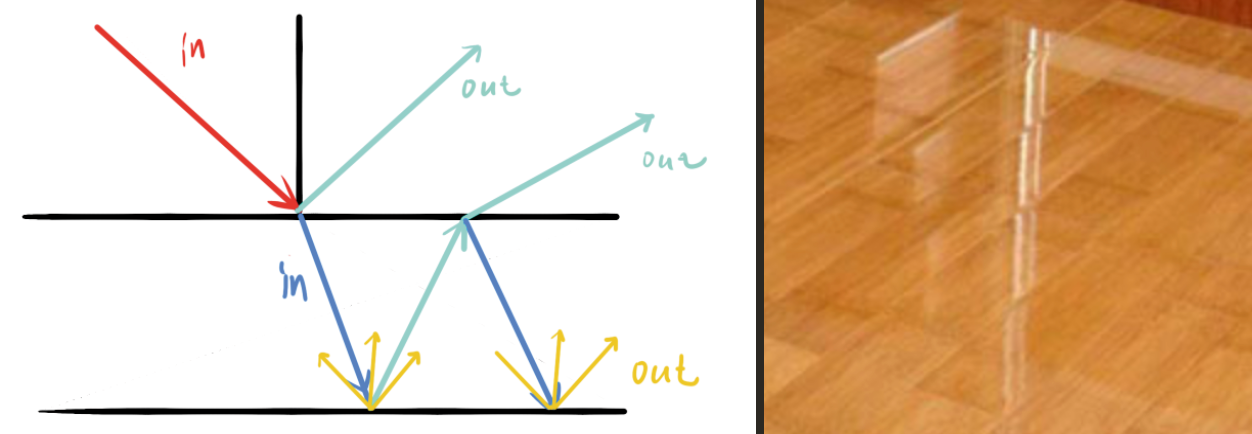

  • 自身的材质+表面新增一层材质叠加
  • 单一的微表面BRDF模型很难模拟这种效果
次表面散射

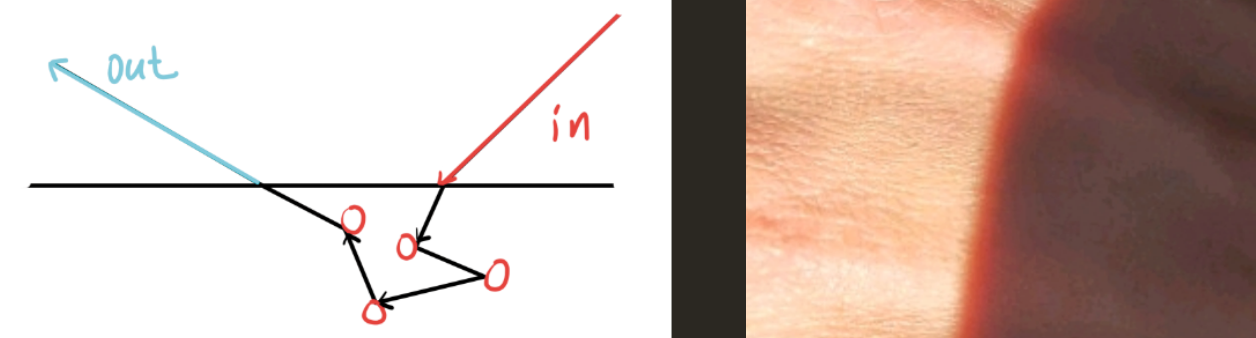

  • 半透明的物体。例如玉石、蜡烛、牛奶、皮肤
  • 光进入皮肤后与照亮了毛细血管，因此在明暗分界的位置，反射出的红光就更容易被看到
  • 详见GAMES101-P18
多层皮肤模型

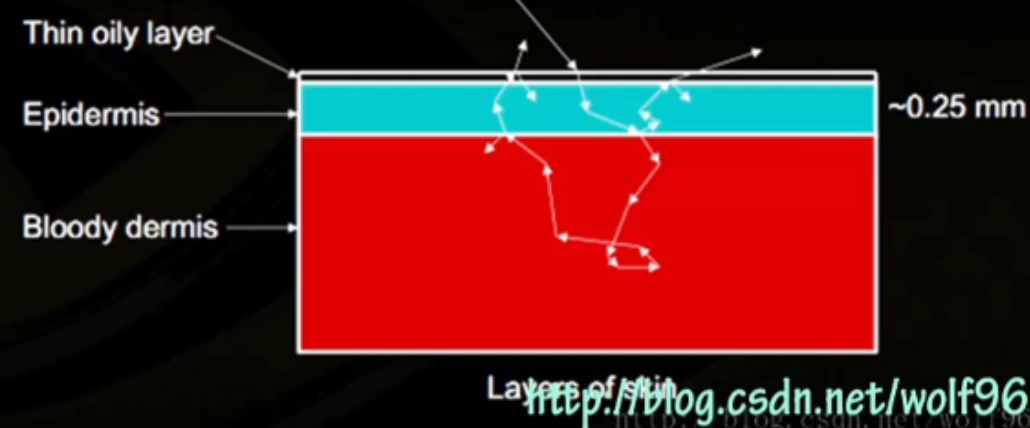

  • 皮肤可以看成三层：油脂，表皮，真皮。
  • 油脂层直接把光反射出去，所以皮肤上才出现高光
  • 未被反射的光通过折射进入子表面层，进入该层后，部分被吸收和散射
  • 再从皮肤中入射点附近出射点射出从而形成次表面散射效果
改变材质表面
  • 现实世界中不存在完美平滑的表面，因此需要对模型表面的法线进行扰动。
  • 其中一个方法是使用法线贴图。
  • 漫反射，高光，折射。都与法线有关，因此改变法线，就能改变其光照计算结果
  • 虽然材质特别重要，但是没有一个好的模型，依然不会有好的效果。
  • 有时候模型就能表现出它的金属感，布料感。材质在这些基础上就能给人一个更加直观的感受。
  • 要在性能和效果之间平衡与取舍

模型数据在渲染中的作用

纹理动画
概念

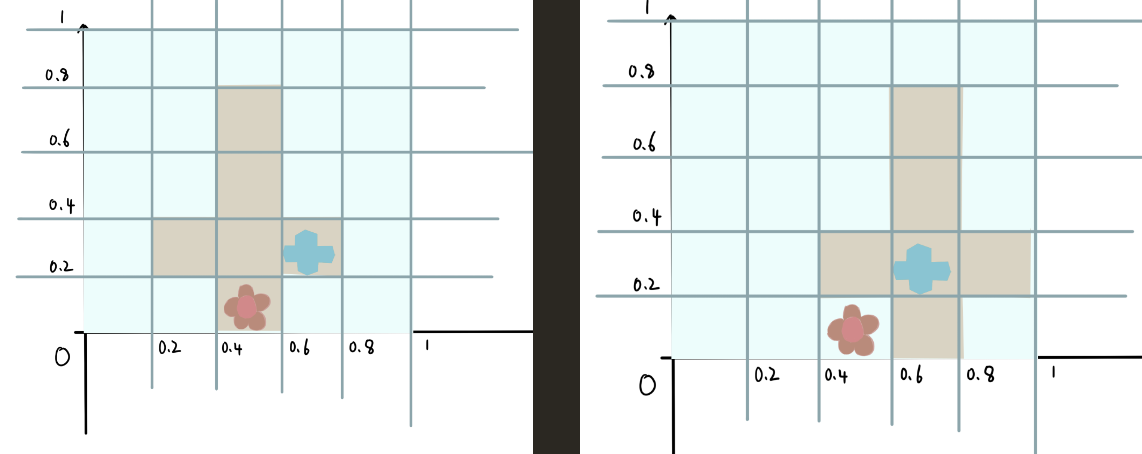

  • UV坐标动画或UV平移的含义是，水平（U）和/或垂直（V）移动纹理的UV坐标，以产生复杂动画的错觉。
  • 在渲染管线中，修改模型的UV信息，使得采样贴图时，发生位移而产生运动效果
  • 一般出于性能考虑（顶点数和依赖纹理读取），在顶点着色器中偏移uv，片段着色器采样结果
例子

  • 光照计算：利用法线贴图，改变反射与折射的朝向。（法线的改变导致反射折射信息计算变换）

  • 背面画面采样：改变UV采样点的位置，产生动画效果

顶点动画
  • 顶点动画就是在顶点着色器中对模型的顶点进行进行操作（一般是修改位置）进而产生动画效果。
  • 顶点着色器计算的是模型的每一个顶点，每个顶点的数据是不同的
  • 因此同一个计算公式在不同的顶点上，计算出来的结果也是不同的
  • 顶点动画需要一定数量的顶点，效果才会比较明显（可以配合曲面细分着色器）
  • 一个顶点传入顶点shader，顶点shader控制顶点位置时，所有的顶点都会进行一样的算法。
  • 在一些三维软件中，动画的K帧也是顶点动画

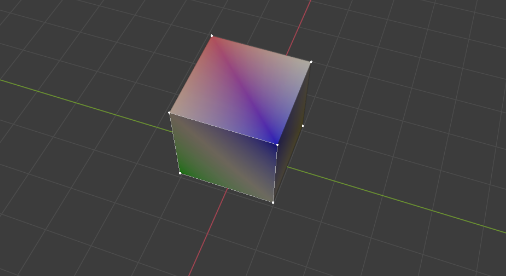

顶点颜色

  • 在渲染时，影响输出结果。控制颜色范围

    • 可以用来实现顶点色达到一定的值，就做阴影。
    • 也可以使用模型的顶点色作为mask使用

  • 因四边面在cg软件或者游戏引擎中本质上还是三角面组合而成，所以在绘制时会出现三角形的分界

  • 三角形内像素点的色彩会在光栅化时进行插值混合。

    • 详细过程可以看GAMES101-P9

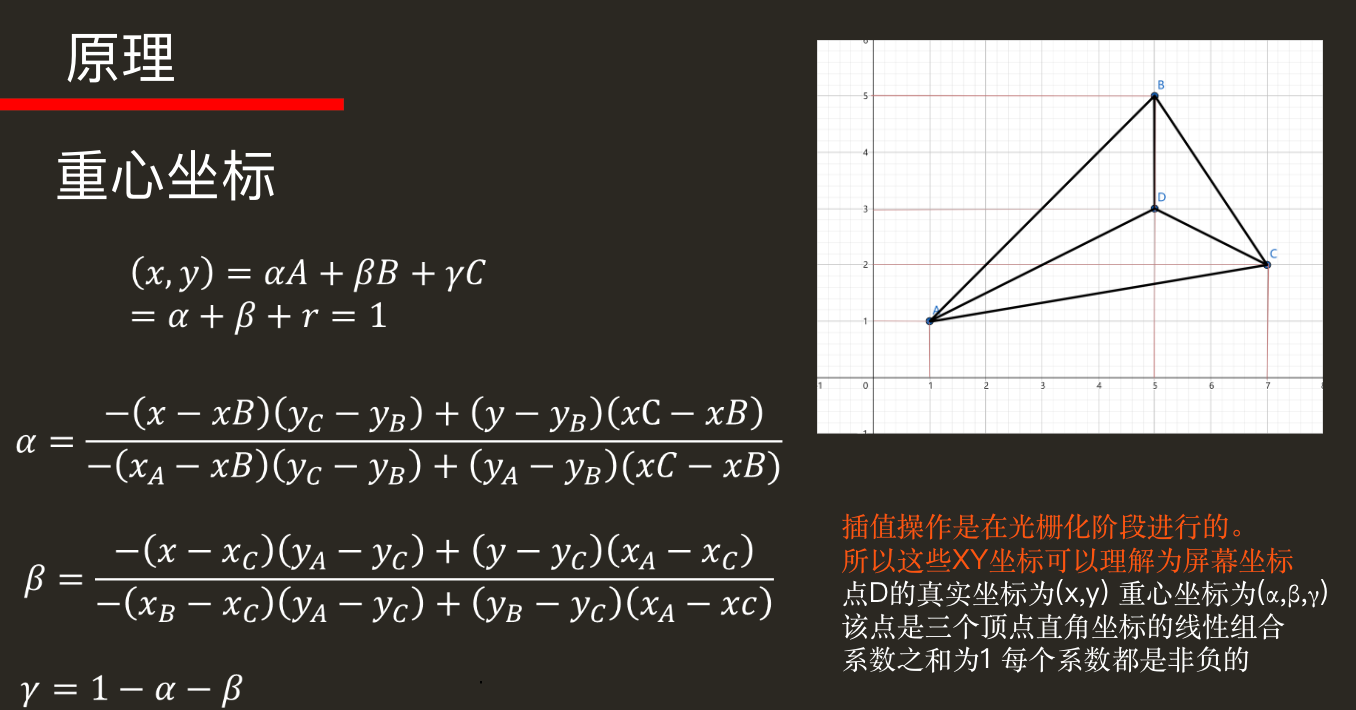

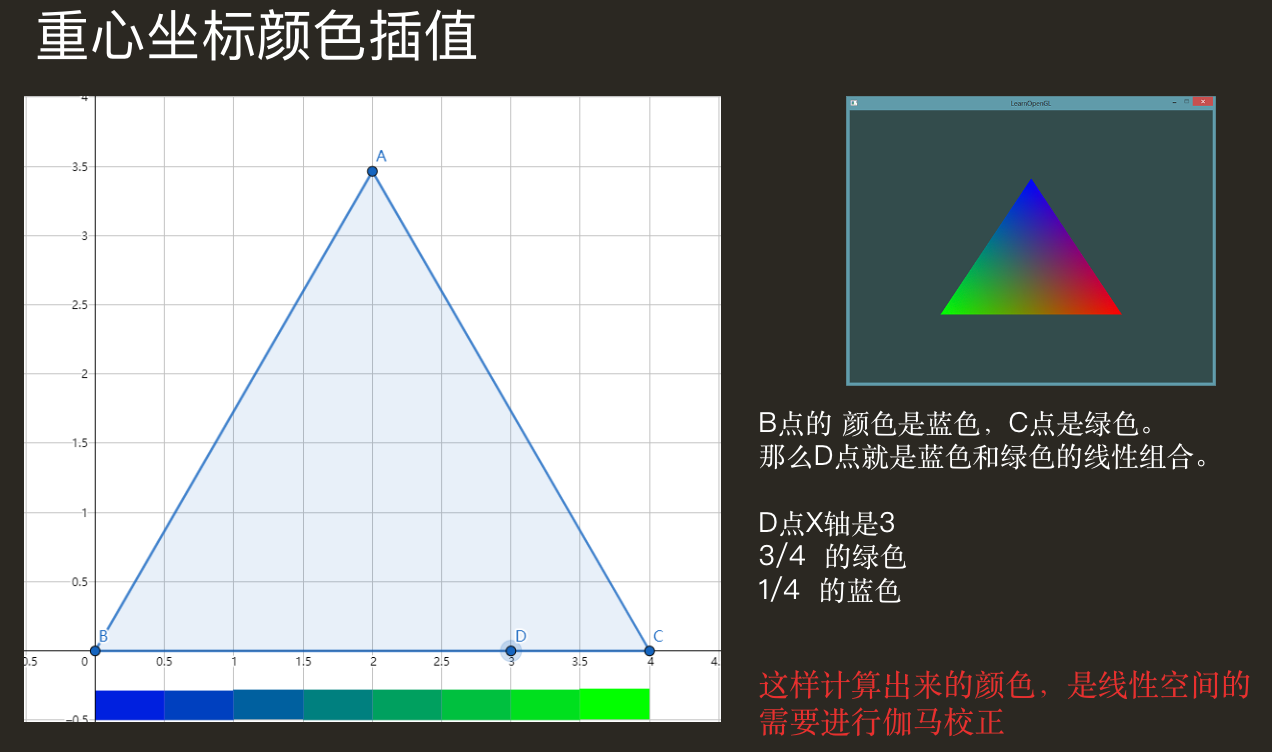

    • 三角形所在平面任意点（x，y）都可用重心坐标三顶点（α β γ）的线性组合表示
    • 重心坐标不能保证投影后不变，所以三维情况下要先找到重心坐标再插值
    • 通过当前像素点周围三个顶点的顶点颜色、法线、纹理坐标，进行插值获取当前像素点的对应属性

顶点法线与面法线

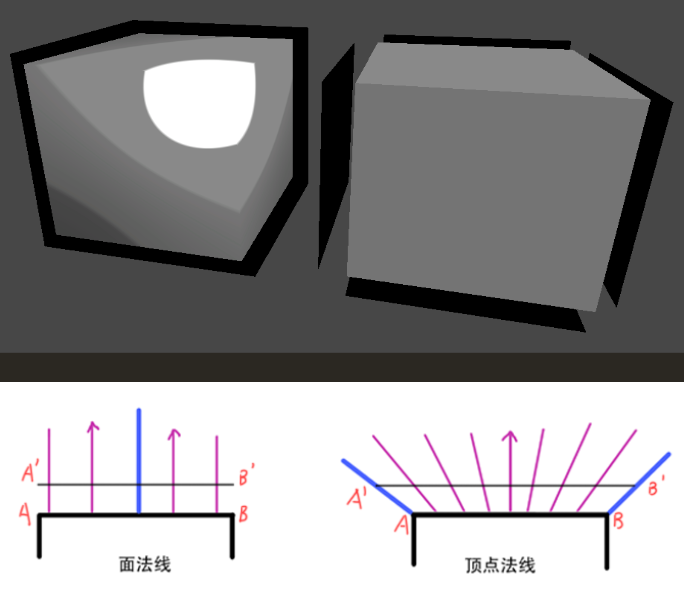

不同

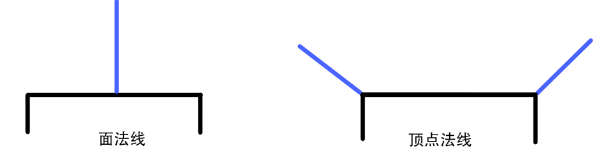

  • 面法线也是顶点法线，只是存储的方式有所差异

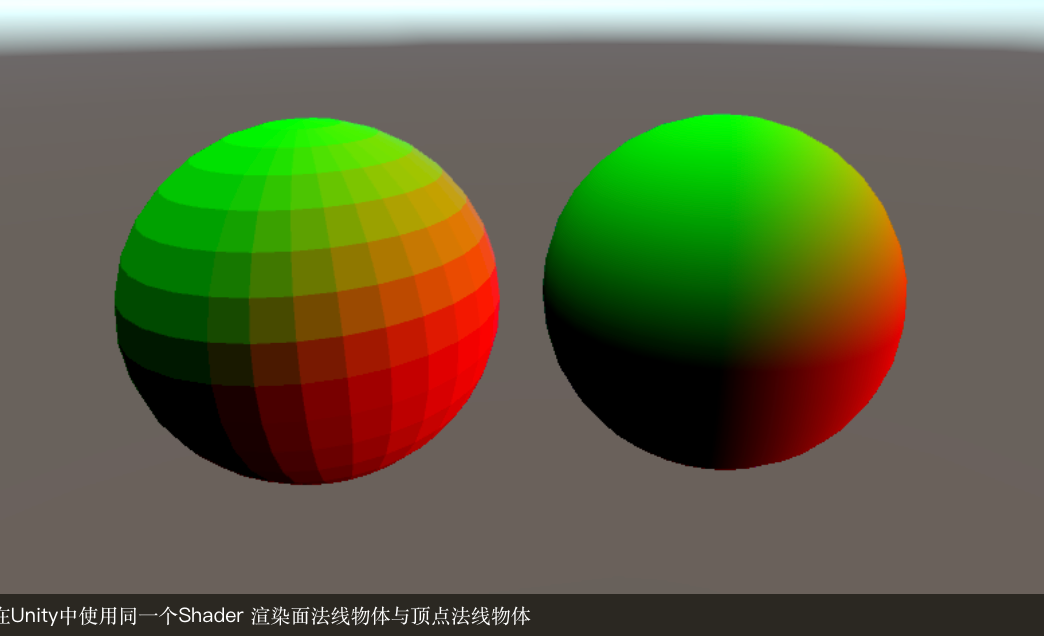

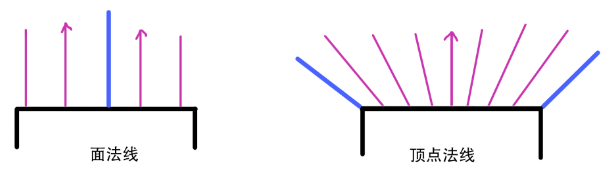

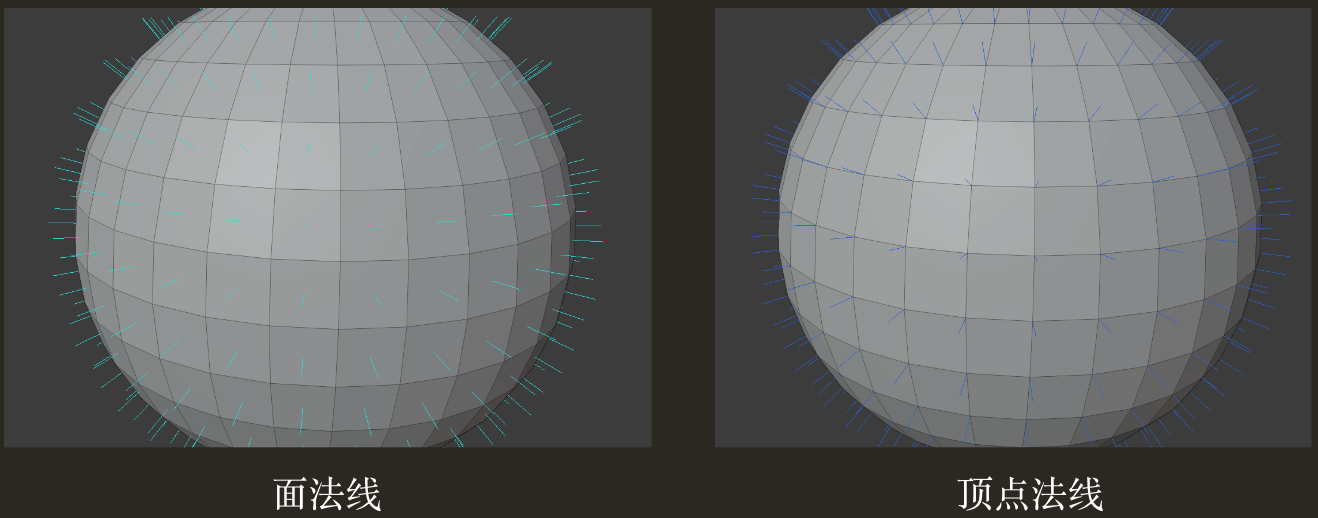

  • 当前像素点的法线是通过周围顶点法线插值获得的，而从下图中可以明显看到面法线与顶点法线因为方向不同，插值结果也不同。其中面法线三个点共用一个法线。
原理

  • （面法线）未使用平滑时，三角形三个顶点共用一个法线。那么插值时，因为三个顶点的法线相同，所以插值的结果相同。

  • （顶点法线）使用平滑后，一个顶点一个法线。三角形三个顶点的法线也就不相同。插值结果，也就会不同。

扩展：NPR中的描边

  • 在NPR渲染中。通常在顶点着色器中，将顶点往法线方向偏移。然后再片段着色器中直接输出一个颜色，达到描边的效果。
  • BackFacing描边时，线条之间断开就是因为没有使用顶点法线（没有进行平滑着色）
