百人计划-图形-3.1 深度与模板测试

kio0o0 发布于

一个shader多个pass有不同渲染队列时，选最小的那个队列渲染物体，然后按照pass顺序依次进行

模板测试

能做什么？

  • 传送门，透过传送门看到后面的场景（印象中传送门应该是使用两个门打开场景通道吧）
    https://raw.githubusercontent.com/kiodyd/image-host/main/Qexo/2023/2/eNQTxbp09zhVaJm9RrtTng_05e32fea14b3d42fbd4ae2291aef4aeb.gif

  • Minions讲解的一些效果


  • 展示柜，不同面看到不同场景（镜中窥梦）

是什么？

https://raw.githubusercontent.com/kiodyd/image-host/main/Qexo/2023/2/image_ce4660d1ab00d23f2a0fdf7b3c2f22dd.png

  • 左图为颜色缓冲区中的一张图，在模板缓冲区中我们会给这张图的每一个片元分配一个0-255的数字（8位，默认为0）
  • 中、右图可以看到，我们修改模板缓冲区部分0->1，通过自定义的一些准则，比如只显示模板值为1对应的片元的颜色，最后通过模板测试的结果就如右图所示

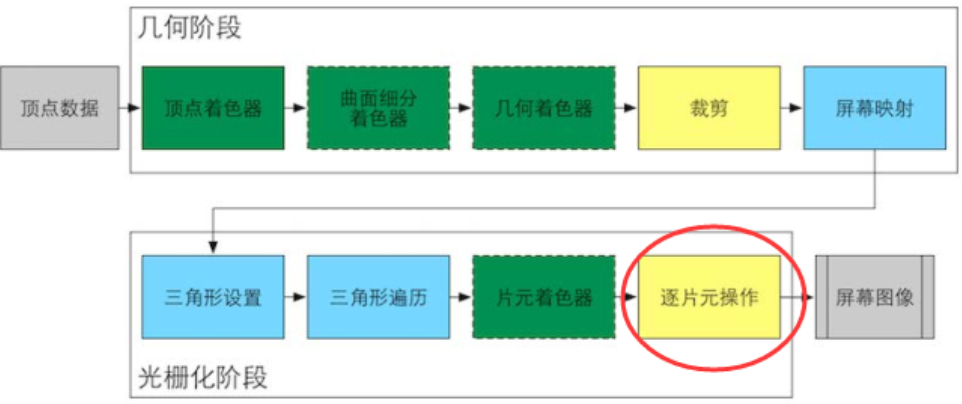

从渲染管线理解
  • 片元着色器结束后，渲染管线执行逐片元操作，对片元进行一系列测试
    https://raw.githubusercontent.com/kiodyd/image-host/main/Qexo/2023/2/image_01eb9790fb0282ba6973cdf5ed6c5e87.png

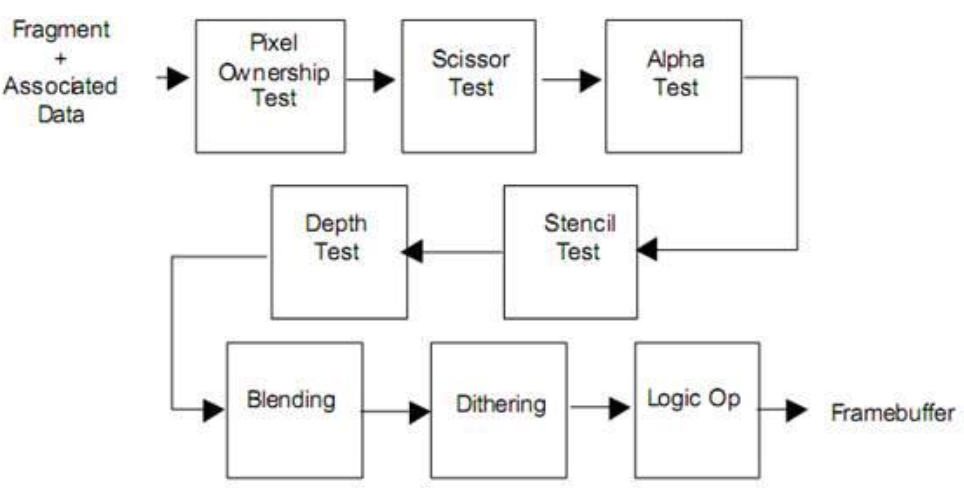

  • 逐片元流程
    https://raw.githubusercontent.com/kiodyd/image-host/main/Qexo/2023/2/image_6f96699c42a3321471fc72def1441463.png
    • PixelOwnershipTest（像素所有权测试）：控制当前屏幕像素的使用权限，显示器上只有游戏窗口部分使用（全屏、窗口）
    • ScissorTest（裁剪测试）：在渲染空间中选定只渲染某一区域，比如可以只渲染窗口的右上角（Unity相机好像有个选项，不知道是不是，有时候用来小地图）
    • AlphaTest（透明度测试）：设置透明度阈值，像素透明度与该阈值进行测试，不通过将会被舍弃
    • StencilTest（模板测试）
    • DepthTest（深度测试）
    • Blending（透明度混合）：实现半透明效果必须
    • 完成接下来的其他一系列操作后，我们会将通过测试的片元/像素输出到帧缓冲区（FrameBuffer）
从逻辑上理解模板测试
1
2
3
4
5
6
if(referenceValue & readMask comparisonFuction stencilBufferValue & readMask
    //通过像素
}
else{
    //剔除像素
}
  • referenceValue：当前模板缓冲片元的参考值
  • stencilBufferValue：模板缓冲区里的值
  • comparisonFunction，比较操作
  • 通过一定条件来判断这个片元/片元属性执行保留还是抛弃的操作
从书面概念上理解

  • 模板缓冲区-FrameBuffer

    • 模板缓冲区为屏幕上的每一个像素点保存一个无符号整数值（通常为8位int 0-255）
    • 这个值的意义根据程序的具体应用而定

  • 模板测试

    • 渲染过程中，可以用这个值与预先设定好的参考值作（ReferenceValue）比较，根据结果来决定是否更新相应的像素点的颜色值
    • 这个比较的过程就称为模板测试
    • 模板测试在透明度测试之后，深度测试之前
    • 如果模板测试通过，相应的像素点（颜色缓冲区）更新，否则不更新

怎么用？

Unity Shader中的语法结构
1
2
3
4
5
6
7
8
9
stencil {
    Ref referenceValue      //给当前片元设置参考值 [0,255]
    ReadMask readMask       //读掩码
    WriteMask writeMask     //写掩码
    Comp comparisonFunction	//比较函数
    Pass stencilOperation	//通过了有什么操作
    Fail stencilOperation	//没有通过有什么操作
    ZFail stencilOperation	//通过了但是深度测试没通过有什么操作
}

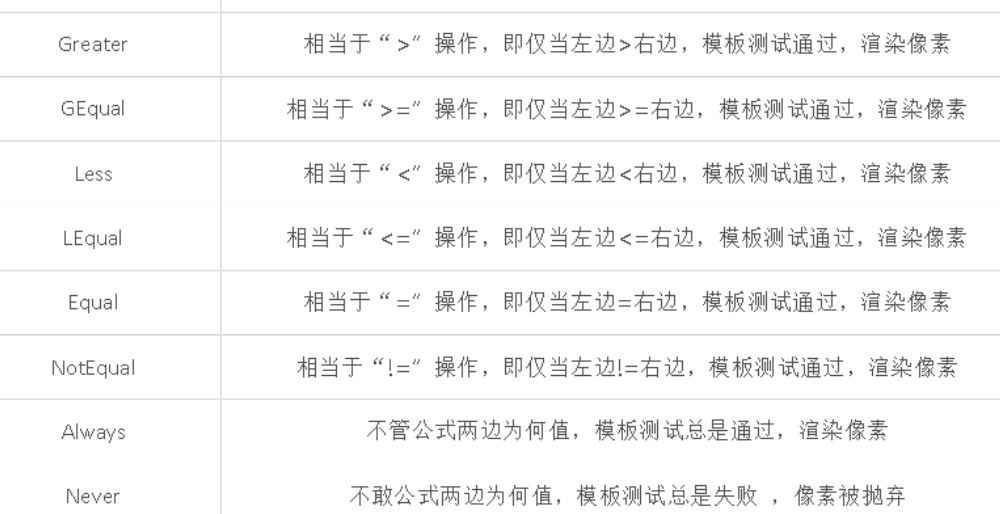

ComparisonFunction

https://raw.githubusercontent.com/kiodyd/image-host/main/Qexo/2023/2/image_fb2b9ee940677e83191abb5913ddd3fc.png

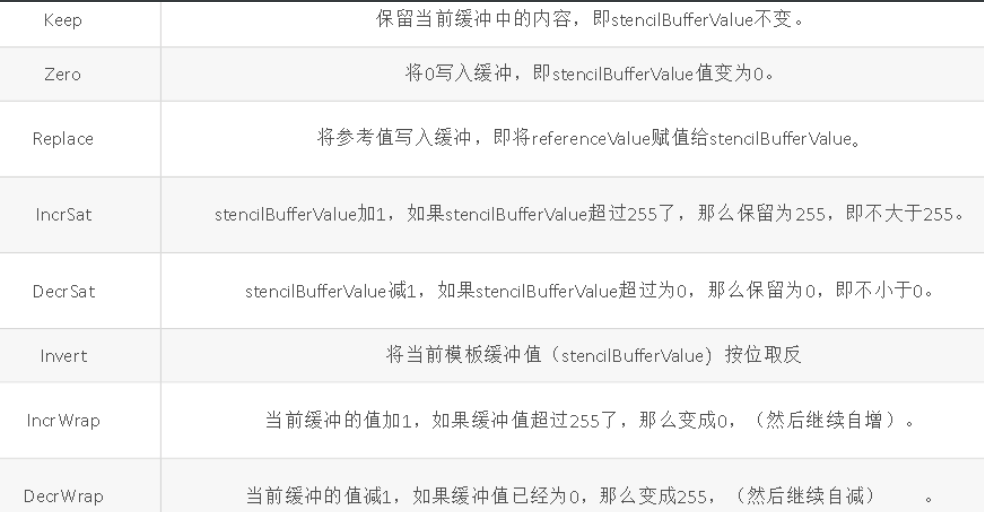

StencilOperation

https://raw.githubusercontent.com/kiodyd/image-host/main/Qexo/2023/2/image_ba38ab01bc92711b7456890c84b23a2c.png

一些效果展示&讲解

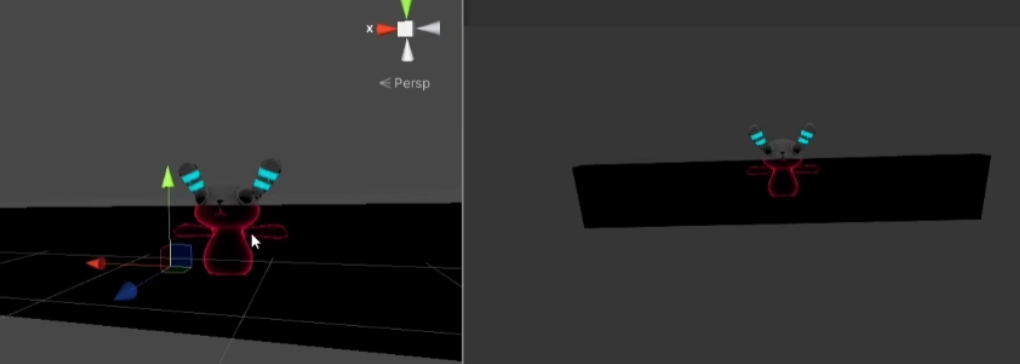

3D卡牌效果
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
Shader "FX/StencilMask" {
    Properties {
        // 模板参考ID
        _ID("Mask ID", Int) = 1
    }
    SubShader{
        //在不透明物体后渲染
        Tags{ "RenderType" = "Opaque" "Queue" = "Geometry+1" }
        ColorMask 0 //颜色遮罩，0就是什么都不输出，也可以选择：RGBA,RGB,R,G,B,A
        ZWrite off	//	关闭深度写入
	Stencil {
	    Ref[_ID]
	    Comp always	//默认keep
	    Pass replace //默认keep
            //Fail keep
            //ZFail keep
	}
	Pass{
	    CGINCLUDE
	    struct appdata {
		float4 vertex : POSITION;
	    };
	    struct v2f {
		float4 pos : SV_POSITION;
	    };


	    v2f vert(appdata v) {
		v2f o;
		o.pos = UnityObjectToClipPos(v.vertex);
		return o;
	    }
	    half4 frag(v2f i) : SV_Target{
		return half4(1,1,1,1);
	    }
	    ENDCG

        }
    }
}
  • 物体Shader
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
Shader "Toon/Lit StencilMask" {
    Properties {
        _Color ("Main Color", Color) = (0.5,0.5,0.5,1)
        _MainTex ("Base (RGB)", 2D) = "white" {}
        _Ramp ("Toon Ramp (RGB)", 2D) = "gray" {}
        _ID("Mask ID", Int) = 1

    }

    SubShader {
        //在遮罩后渲染
	Tags { "RenderType"="Opaque" "Queue" = "Geometry+2"}
	LOD 200

	Stencil {
	    Ref [_ID]
	    Comp equal
	}
        CGPROGRAM
        #pragma surface surf ToonRamp

        sampler2D _Ramp;

        // custom lighting function that uses a texture ramp based
        // on angle between light direction and normal
        #pragma lighting ToonRamp exclude_path:prepass
        inline half4 LightingToonRamp (SurfaceOutput s, half3 lightDir, half atten)
        {
            #ifndef USING_DIRECTIONAL_LIGHT
            lightDir = normalize(lightDir);
            #endif
            half d = dot (s.Normal, lightDir)*0.5 + 0.5;
            half3 ramp = tex2D (_Ramp, float2(d,d)).rgb;

            half4 c;
            c.rgb = s.Albedo * _LightColor0.rgb * ramp * (atten * 2);
            c.a = 0;
            return c;
        }

        sampler2D _MainTex;
        float4 _Color;

        struct Input {
            float2 uv_MainTex : TEXCOORD0;
        };

        void surf (Input IN, inout SurfaceOutput o) {
            half4 c = tex2D(_MainTex, IN.uv_MainTex) * _Color;
            o.Albedo = c.rgb;
            o.Alpha = c.a;
        }
        ENDCG

    }

    Fallback "Diffuse"
}
  • 思路理解
    • Unity模板缓冲区默认值为0
    • 注意渲染顺序，一般是先让mask将模版缓冲更新，设置部分区域才能通过测试
    • 默认物体（mask前边，不参与测试的物体）的索引值设为0，Comp设为Always
    • mask的的索引值设为1，Comp设为always，但测试通过后将缓冲区替换成索引值，即mask所在的模板缓冲区的值变成了设定的索引值
    • 此时模板覆盖的区域缓冲区值被修改为1，其他保持默认0
    • 参与模版测试，模版后面的物体的索引值设为1，Comp设为Equal，故只有在模板覆盖的区域才能通过测试
    • 于是便实现了卡牌效果，注意背景层需要给很大，才能兼顾不同视角，避免穿帮

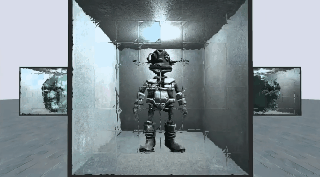

盒子展示柜

  • 遮罩shader
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
Shader "Custom/Stencil Window" {
    Properties {
        _Color ("Color", Color) = (1,1,1,1)
        _SRef("Stencil Ref", Float) = 1
	[Enum(UnityEngine.Rendering.CompareFunction)] _SComp("Stencil Comp", Float) = 8
	[Enum(UnityEngine.Rendering.StencilOp)] _SOp("Stencil Op", Float) = 2

    }
    SubShader {
    Tags { "Queue" = "Geometry-1" }
    LOD 200
    ColorMask 0
    ZWrite off
    Stencil {
        Ref [_SRef]
	Comp [_SComp]
	Pass [_SOp]
    }
    CGPROGRAM
    // Physically based Standard lighting model, and enable shadows on all light types
    #pragma surface surf Lambert
    // Use shader model 3.0 target, to get nicer looking lighting
    #pragma target 3.0
    struct Input {
	float2 uv_MainTex;
    };
    fixed4 _Color;
    void surf (Input IN, inout SurfaceOutput o) {
	o.Albedo = _Color.rgb;
    }
    ENDCG
    FallBack "Diffuse"
    }
}
  • 物体Shader
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
Shader "Custom/Diffuse Stencil" {
    Properties {
        _Color ("Color", Color) = (1,1,1,1)
        _MainTex ("Albedo (RGB)", 2D) = "white" {}
        _SRef("Stencil Ref", Float) = 1
        [Enum(UnityEngine.Rendering.CompareFunction)]
        _SComp("Stencil Comp", Float) = 8
        [Enum(UnityEngine.Rendering.StencilOp)] _SOp("Stencil Op", Float) = 2
    }
    SubShader {
        Tags { "Queue"="Geometry" }
        LOD 200
        Stencil{
		Ref[_SRef]
		Comp[_SComp]
		Pass[_SOp]
	}
	CGPROGRAM
	// Physically based Standard lighting model, and enable shadows on all light types
	#pragma surface surf Lambert

	// Use shader model 3.0 target, to get nicer looking lighting
	#pragma target 3.0

	sampler2D _MainTex;

	struct Input {
		float2 uv_MainTex;
	};
	fixed4 _Color;
	void surf (Input IN, inout SurfaceOutput o) {
		// Albedo comes from a texture tinted by color
		fixed4 c = tex2D (_MainTex, IN.uv_MainTex) * _Color;
		o.Albedo = c.rgb;
		o.Alpha = c.a;
	}
	ENDCG
    }
FallBack "Diffuse"
}
  • 思路理解
    • 盒子里放满了所有要展示的物品/场景
    • 盒子每个面都是一个模板，写入能通过测试的模版值
    • 盒子里的物品只有对应模板值才能通过测试

总结

  • ​前期准备：

    • ​当前模板缓冲区值（StencilBufferValue）、模板参考值（ReferenceValue）

  • ​模板测试过程：

    • 主要就是对这两个值进行特定的比较操作，例如Never、Always、Equal等，具体参考上文的表格

  • 模板测试进行后：

    • 要对模板缓冲区的值进行更新操作，例如Keep，Replace等，具体参考上文表格
    • 更新操作：可以根据不同的结果对模板缓冲区做不同的更新操作，例如模板测试成功的操作Pass、模板测试失败的操作Fail、深度测试失败的操作ZFail、还有正对正面和背面更新操作Passback，Passfront，Failback等…

  • 模板测试不常用，建议避免使用，有一定开销（缓冲区开辟，可好像比深度缓冲小，虽然深度是必须的），只在高端机使用

扩展&参考资料

https://raw.githubusercontent.com/kiodyd/image-host/main/Qexo/2023/2/image_7afce9c5cd9565a9c5433c451f5cf7f3.png

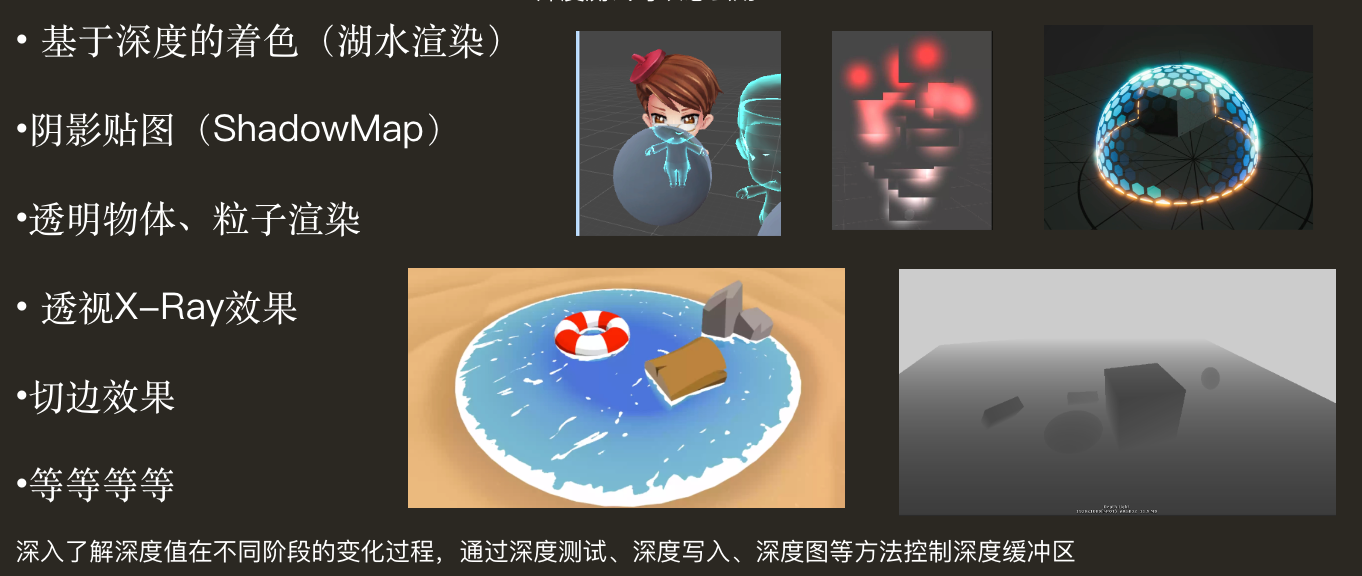

深度测试

是什么？

从渲染管线理解

https://raw.githubusercontent.com/kiodyd/image-host/main/Qexo/2023/2/image_6f96699c42a3321471fc72def1441463.png

深度测试同样位于逐片元操作过程中，在模板测试之后，透明度混合之前。

从逻辑上理解深度测试
1
2
3
4
5
if(ZWrite On && (currentDepthValue ComparisonFunction DepthBufferValue)){
	写入深度
}else{
	忽略深度
}
1
2
3
4
5
if(currentDepthValue ComparsionFunction DepthBufferValue){
	写入颜色缓冲区
}else{
	不写入颜色缓冲区
}

和模板测试类似，通过每一帧全局的缓冲值与当前值比较，来进行一系列操作

从书面概念上理解

深度测试 ：针对当前屏幕上（更准确的说是FrameBuffer）对应的像素点，将对象自身的深度值与当前深度缓冲区的深度值做比较，如果通过了，这个对象在该像素点才会将颜色写入颜色缓冲区，否则不会写入颜色缓冲区。

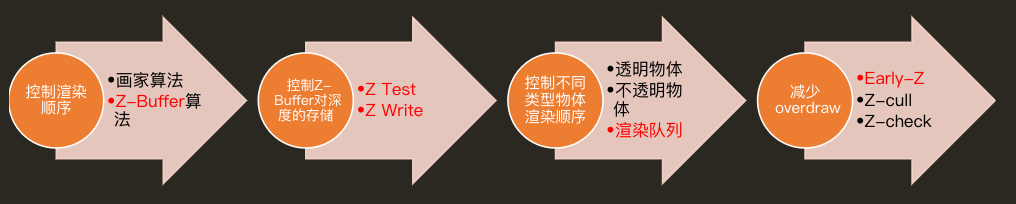

从发展上理解深度测试

  • 控制渲染顺序
    • 画家算法：
      • 这里是指油画的画法，也就是画一幅油画，是从远处开始画，然后近处的东西一点点叠加在上面
      • 存在的问题：例如一列物体，最前面的物体最大，站在正前面看只能看到最前面的物体，这样一来后边的就不用画了，不然就是性能浪费（OverDraw）。
    • Z-Buffer算法：
      • 通过深度缓冲区来控制渲染顺序
  • 控制Z-Buffer对深度的存储
    • 什么时候更新深度缓冲区、什么时候使用深度缓冲区
    • Z Test、Z Write
  • 控制不同类型物体的渲染顺序
    • 透明物体
    • 不透明物体
    • 渲染队列
  • 减少OverDraw
    • Early-Z
      • Z-cull（优化手段）
      • Z-check（确认正确遮挡关系）

怎么用？

Z-Buffer（深度缓冲区）
  • 类似于颜色缓冲区，但存储的是距离摄像机最近的深度，通常和颜色缓冲有着一样的宽度和高度
  • 颜色缓冲区：
    • 最终在显示屏硬件上显示颜色的GPU显存区域，这个缓冲区储存了每帧更新后的最终颜色值，图形流水线经过一系列测试，包括片段丢弃、颜色混合等，最终生成的像素颜色值就储存在这里，然后提交给显示硬件显示
  • 深度缓冲是由窗口系统自动创建的，它会以16、24、32位float形式存储深度值（大部分系统中深度值是24位的）
  • Z-Buffer中存储的是当前的深度信息，对于每个像素存储一个深度值
  • 可以通过Z-Write 、Z-Test来调用Z-Buffer，从而实现效果
Z Write（深度写入）

  • 深度写入包括两种状态：ZWrite On 与 ZWrite Off

  • 开启深度写入，物体被渲染时针对物体在屏幕（更准确地说是frame buffer）上每个像素的深度都写入到深度缓冲区

  • 关闭深度写入，物体的深度就不会写入深度缓冲区

  • 物体是否会写入深度，除了ZWrite这个状态之外，更重要的是需要深度测试通过，也就是ZTest通过，如果ZTest都没通过，那么也就不会写入深度了

  • ZTest分为通过和不通过两种情况，ZWrite分为开启和关闭两种情况的四种情况：

    • 深度测试通过，深度写入开启：写入深度缓冲区，写入颜色缓冲区
    • 深度测试通过，深度写入关闭：不写深度缓冲区，写入颜色缓冲区
    • 深度测试失败，深度写入开启：不写深度缓冲区，不写颜色缓冲区
    • 深度测试失败，深度写入关闭：不写深度缓冲区，不屑颜色缓冲区

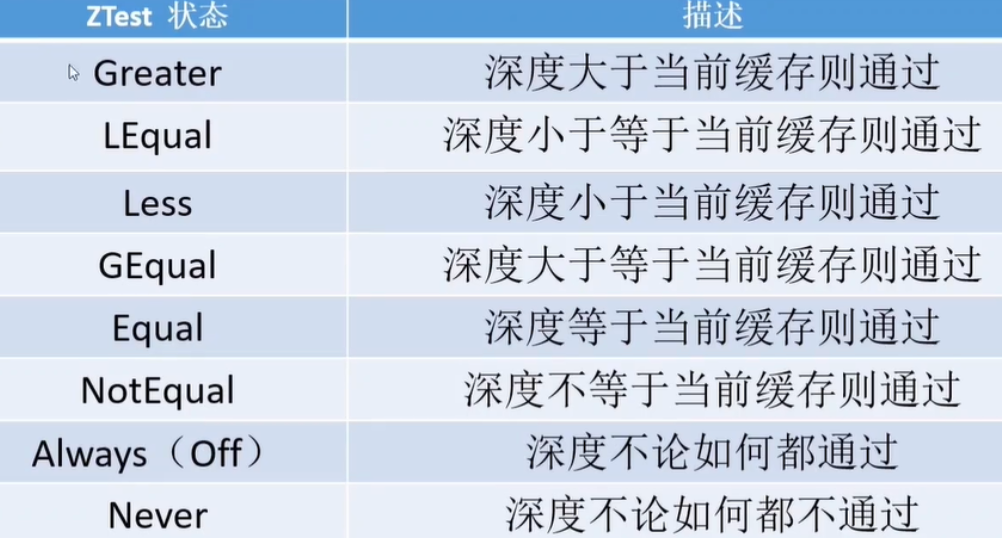

Z Test比较操作

默认是ZWrite On 和 ZTest LEqual，深度缓冲区的值一开始是无限大的

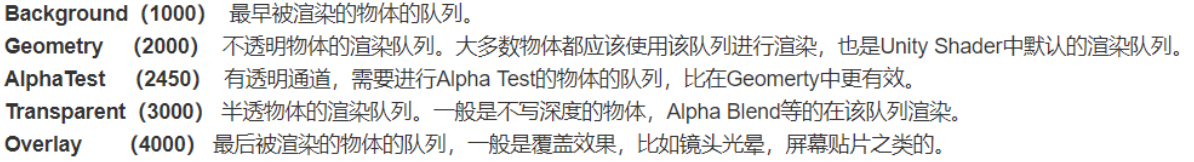

Unity的渲染队列
  • Unity内置的几种渲染队列，队列数越小，越先渲染
  • Unity中设置渲染队列
    • 默认是Geometry，通过语法Tags { “Queue” = “渲染队列名”}修改
    • shader属性面板也能修改
  • Unity中不透明物体的渲染顺序：从前往后（深度小的先渲染）
  • Unity中透明物体的渲染顺序：从后往前（类似画家算法，会造成OverDraw，但由于需要透明度混合，没法避免）

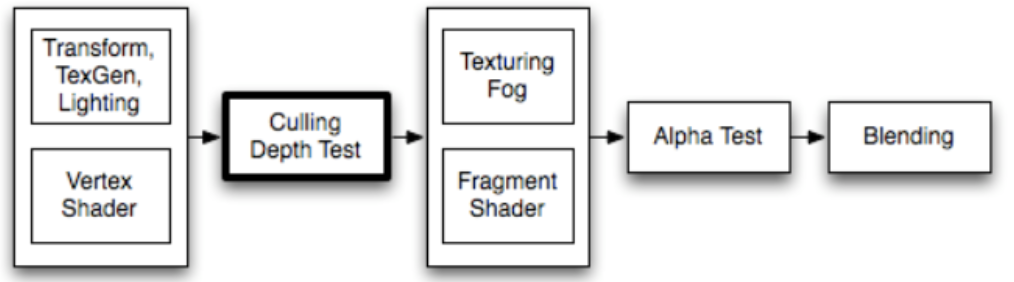

简述Early-Z技术
  • Early-Z是位于三角形遍历之后、逐片元操作之前的
  • 传统的渲染管线中，ZTest是在Blending阶段，所有对象的像素着色器都已经计算过一遍了，这时进行深度测试的话，只是为了得到正确的效果，造成了大量的无用计算（丢弃的片元本来可以不用计算的）。
  • 为了减少这些不必要的计算，现代GPU运用了Early-Z技术，在顶点和片元阶段之间（光栅化之后，片元着色器之前）进行一次深度测试（如下左图黑框部分）。
    • 如果这次深度测试失败，那就不用在片元着色器中作无关紧要的计算了，这样一来就会带来性能提升
    • 最终的ZTest仍然要进行，以保证正确的遮挡关系
    • 如右图前一次的Z-Cull是为了裁剪达到性能优化的目的，后一次的Z-check是为了保证正确的遮挡关系
  • 印象中Tiled Base渲染不能使用，待查证

深度值
  • 模型在渲染管线中的几次空间变换
    • 模型一开始所在的模型空间：没有深度
    • 通过M矩阵变换到世界空间，此时模型坐标已经变换到了齐次坐标（x，y，z，w）：深度存在z分量
    • 通过V矩阵变换到观察空间（摄像机空间）：深度存在z分量（线性）
    • 通过P矩阵变换到裁剪空间：深度缓冲中此空间的z/w中（已经变成了非线性的深度）
    • 最后通过一些投影映射变换到屏幕空间

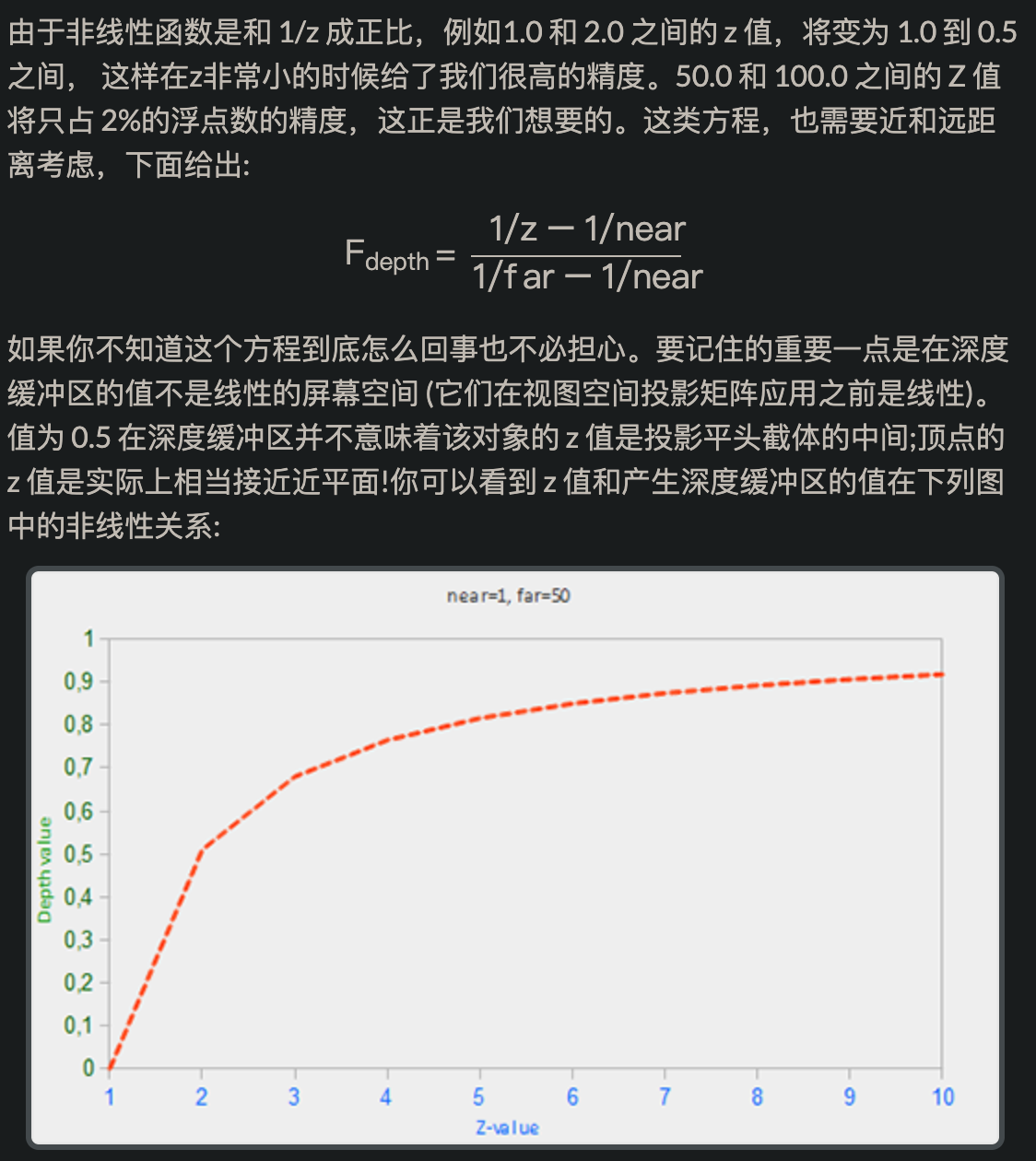

  • 为什么深度缓冲区中要存储一个非线性的深度？

    • 参考链接： https://learnopengl-cn.readthedocs.io/zh/latest/04 Advanced OpenGL/01 Depth testing/

    • 原因1：和伽马校正类似，人们不太关心远处的深度变化，需要给近处的物体更精细的深度

      • 在深度缓冲区中的深度值是介于 0.0~1.0之间的，从观察者看到的内容与场景中所有对象的z值作比较
      • 这些z值可以投影平截头体（就是视锥）的近平面和远平面之间的任何值
      • 正确的投影特性的非线性深度方程是和1/z成正比的，所以在Z很近的时候有高精度，Z很远的时候低精度

    • 原因2：Z-Fight 深度冲突

      • 当两个平面或三角形紧密相互平行的时候，深度缓冲区不具有足够的精度来确定哪一个在前面
      • 结果就是这两个形状不断切换顺序，导致怪异问题，看起来像是两个形状在争夺靠前的位置
      • 深度冲突是深度缓冲区的普遍问题，当对象的距离越远一般越强（因为深度缓冲区在z值非常大的时候没有很高的精度）
      • 深度冲突无法避免，但是有技巧可以防止出现：
        • 物理上的做法，就是让物体不要靠得太近
        • 尽可能的把近平面设置的远一点
        • 放弃一些性能来得到更高精度的深度值

一些效果展示&讲解

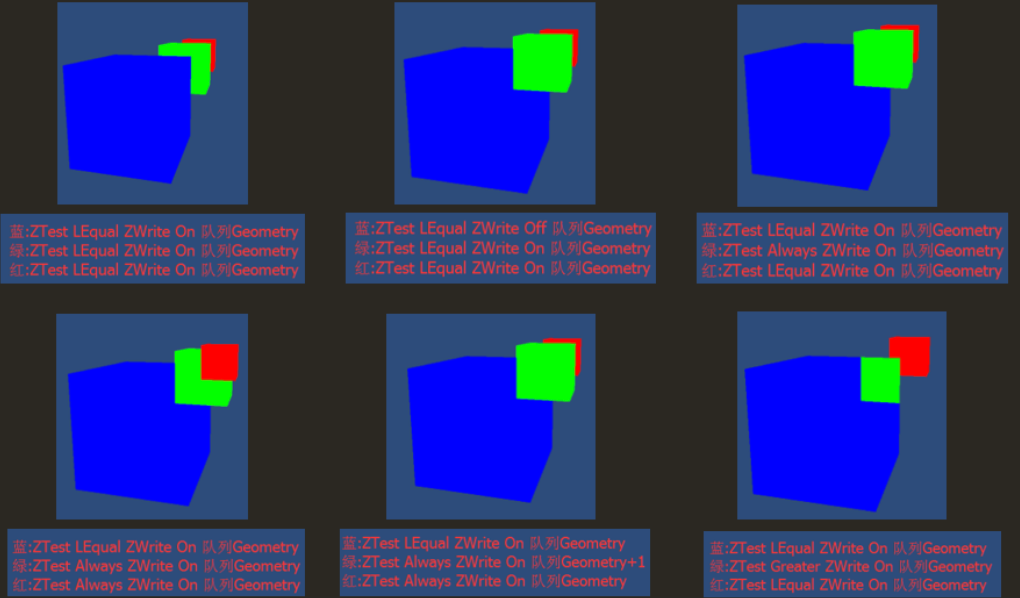

三个正方体遮挡关系

如果使用URP，需要关闭SRP合批

挺好理解的，这里就不过多解释，忘记时翻一下原文视频

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
Shader "Custom/ZTest"
{
    Properties
    {
        _Color ("Color", Color) = (1,1,1,1)
        _MainTex ("Main Tex", 2D) = "white" {}
        [Enum(Off,0,On,1)] _ZWriteMode("ZWrite Mode",Float) = 1
        [Enum(UnityEngine.Rendering.CompareFunction)] _ZComp("ZTest Comp",Float) = 4
    }
    SubShader
    {
    Pass {
            Tags {"RenderType" ="Opaque" "Queue" = "Geometry"}
            ZWrite [_ZWriteMode]
            ZTest [_ZComp]
            Cull Off
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"
            struct appdata
            {
                float4 vertex : POSITION;
                float2 uv : TEXCOORD0;
            };
            struct v2f{
                float2 uv : TEXCOORD0;
                float4 vertex : SV_POSITION;
            };
            sampler2D _MainTex;
            float4 _MainTex_ST;
            float4 _Color;
            v2f vert(appdata v) {
                v2f o;
                o.vertex = UnityObjectToClipPos(v.vertex);
                o.uv = TRANSFORM_TEX(v.uv,_MainTex);
                return o;
            }
            fixed4 frag(v2f i) : SV_Target {
                half4 col = _Color;
                return col;
            }
            ENDCG
       }
    }
}
X-Ray效果

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
Shader "Custom/XRay"
{
    Properties
    {
        _Color ("Color", Color) = (1,1,1,1)
        _MainTex ("Main Tex", 2D) = "white" {}

    }
    SubShader
    {
        CGINCLUDE   //先写好CGINCLUDE 方便多PASS的使用
        #include "UnityCG.cginc"
        fixed4 _Color;
        struct v2f{
            float3 normal : NORMAL;
            float3 viewDir : TEXCOORD0;
            fixed4 clr  : COLOR;
            float4 pos : SV_POSITION;
        };
        v2f vertXray(appdata_base v) {
            v2f o;
            o.pos = UnityObjectToClipPos(v.vertex);
            o.viewDir = ObjSpaceViewDir(v.vertex);  //在模型空间上计算夹角
            o.normal = v.normal;
            float3 normal = normalize(v.normal);
            float3 viewDir = normalize(o.viewDir);
            float rim = 1 - dot(normal, viewDir);
            o.clr = _Color * rim;
            return o;
        }
        fixed4 fragXray(v2f i) : SV_TARGET {
            return i.clr;
        }
        sampler2D _MainTex;
        float4 _MainTex_ST;
        struct v2f2 {
            float4 pos : SV_POSITION;
            float2 uv : TEXCOORD0;
        };
        v2f2 vertNormal(appdata_base v) {
            v2f2 o;
            o.pos = UnityObjectToClipPos(v.vertex);
            o.uv = TRANSFORM_TEX(v.texcoord, _MainTex);
            return o;
        }
        fixed4 fragNormal(v2f2 i) :SV_TARGET {
            return tex2D(_MainTex, i.uv);
        }

        ENDCG
        //XRay
        Pass {
            Tags {"RenderType" ="Transparent" "Queue" = "Transparent"}
            Blend SrcAlpha One
            ZTest Greater
            ZWrite Off
            Cull Back
            CGPROGRAM
            #pragma vertex vertXray
            #pragma fragment fragXray
            ENDCG
        }
        Pass {
            Tags {"RenderType" ="Opaque"}
            ZTest LEqual
            ZWrite On
            CGPROGRAM

            #pragma vertex vertNormal
            #pragma fragment fragNormal
            ENDCG
       }
    }
}
  • X-Ray效果部分我们使用到了ZTest ：Greater，深度写入关闭(不关闭会影响其他物体渲染)
  • 高出墙体部分是默认的渲染：LessEqual、ZWrite On
  • Cull back 是剔除背面，为了优化
  • Blend SrcAlpha One ：需要混合墙壁和xray效果

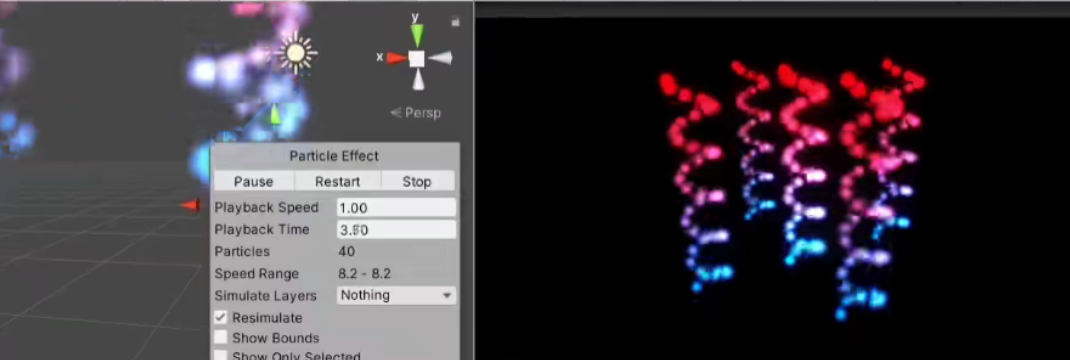

粒子系统中的深度测试

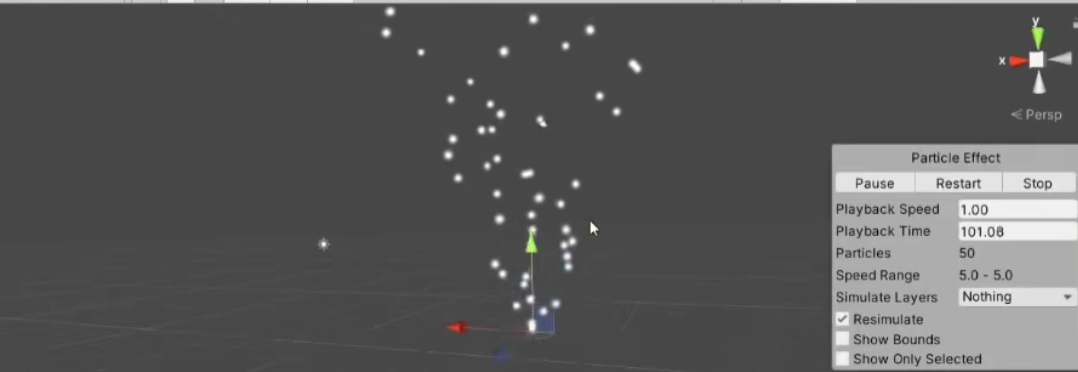

  • 默认例子效果是不透明的

  • 关键修改

    1
    2
    3
    4
    5
    6
    7
    Tags{
    	"RenderType" = "Opaque"
        "Queue" = "Transparent"
    }
    ZWrite Off
    ZTest LEqual
    Blend One One

深度测试的总结

  • 最重要的两个值：当前深度缓冲区的值（ZBufferValue）和 深度参考值（ReferenceValue）,进行比较测试
  • Unity中的渲染顺序：
    • 先渲染不透明物体（从前到后），再渲染透明物体（从后往前）
  • Unity中的默认条件：
    • ZWrite：On
    • Ztest：LessEqual
    • 渲染队列：Geometry（2000）
  • 通过对ZWrite和ZTest的相互组合配置来控制半透明物体的渲染（关闭深度写入，快开启深度测试，透明度混合）
  • 引入Early-Z之后深度测试相关的内容（Z-Cull、Z-Check）
    -深度缓冲区中存储的深度值为[0，1]的非线性值

扩展&参考资料

大佬笔记

作业

根据课程内容，用深度测试和模板测试做些有意思的效果

模板测试–解谜游戏探索镜效果

  • 在PBR Shader增加模板测试
  • 保险箱模板值为0，操作为Equal
  • 箱子里的物体模板值为1，操作为Equal（别问我为什么是鲨鱼
  • 探索镜面范围写入模板值1
  • 注意渲染顺序，镜子先写入模板值
  • Timeline简单动画制作（节奏有点怪，运动是线性等缺点。。
深度测试–在Unity中手写一个卡通水

参考文章：原出处：https://roystan.net/articles/toon-water.html

参考文章：苏格拉没有底：https://zhuanlan.zhihu.com/p/425605759

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
// 核心代码
TEXTURE2D_X_FLOAT(_CameraDepthTexture);
SAMPLER(sampler_CameraDep

TEXTURE2D_X_FLOAT(_CameraDepthNormalsTexture);
SAMPLER(sampler_CameraDepthNormalsTexture);


frag:
	//手动切到屏幕坐标，采样深度图, 最后减去屏幕深度，表示水面高度。
	float2 screenPos = i.screenPosition.xy / i.screenPosition.w;
	float existingDepth01 = SAMPLE_TEXTURE2D_X(_CameraDepthTexture,sampler_CameraDepthTexture,screenPos).r;
	float existingDepthLinear = LinearEyeDepth(existingDepth01,_ZBufferParams);
	float depthDifference = existingDepthLinear - i.sc
	//算出来的水面高度（深度）在最深的地方的比例
	float waterDepthDifference01 = saturate(depthDifference / _DepthMaxDistance);
	float4 waterColor = lerp(_DepthGradientShallow,_DepthGradientDeep,waterDept
	float3 existingNormal = SAMPLE_TEXTURE2D_X(_CameraDepthNormalsTexture,sampler_CameraDepthNormalsText
	//用屏幕空间下的水面法线，和屏幕空间下的屏幕法线坐标点乘。
	float3 normalDot = saturate(dot(existingNormal,i.viewNormal));
	float foamDistance = lerp(_FoamMaxDistance,_FoamMinDistance,normalDot);
	float foamDepthDifferencec01 = saturate(depthDifference / foamDistance);
  • 很喜欢这个风格，虽然知道很多人会做这个
  • 水面不加入深度写入，所以通过深度图获取被水体遮挡的深度值（原因在于深度图是渲染顺序小于2500才会被记录）
  • 水面高度：计算水体屏幕深度和深度图的差值
  • urp计算屏幕坐标，只能手动计算xy/w。而屏幕深度就是w分量
  • 通过计算当前深度和最高深度的比例来lerp水面分层的颜色
  • 泡沫部分引入噪声图，通过时间增量采样来获取动画效果
  • 岸边需要更多泡沫，利用深度浅泡沫越多的特点
  • 目前还需要漂浮物与水面接触时更多的泡沫，所以需要引入深度法线图
  • 通过点乘两个法向量，值越大，泡沐越多
  • URP获取深度与Builtin不同，https://codeantenna.com/a/ZivlGXdX96
kio0o0

kio0o0

如果可以做到不懂就问，做不到的事情就拒绝，或许可以活得更轻松点

107
6
27
NOTICE

正在努力学习图形学中！

CATEGORYS
TAGS
AMD OS X C#笔记 Github技巧 Hackintosh Lua笔记 Unity Unity Shader入门精要 c++笔记 cocos c语言笔记 drcom shader 代码设计 卡通渲染 图形学 学习 平板 性能优化 搞机 数据结构 游戏开发 百人计划 解题 计划 设计模式 路由器 重构
